CAD中注釋性標注和一般標注有何不同
在使用CAD時，注釋性可以讓同一圖形在不同比例的布局視口里文字和標注文字顯示的高度保持一致。 使用注釋性便可以不用繁瑣地設置不同的全局比例和文字高度。

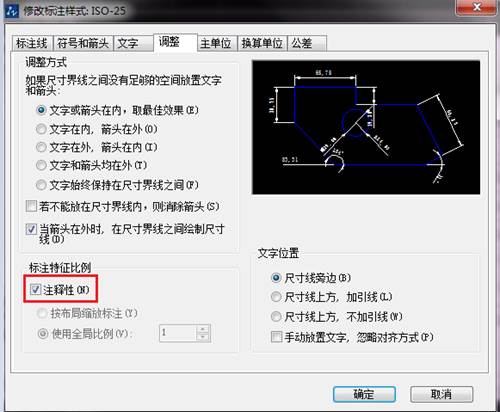

以標注為例：在標注樣式（快捷鍵D）中，勾選“注釋性”。
標注就是具有注釋性的標注。
完成標注后，轉至視口中，確保左邊兩個關于注釋性的選項打開。

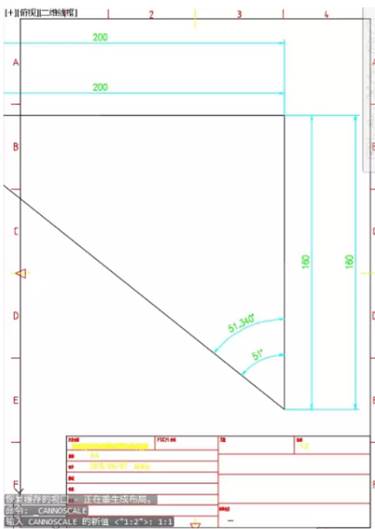

在下面的三角形例子中，兩個標注中上面那個具有注釋。

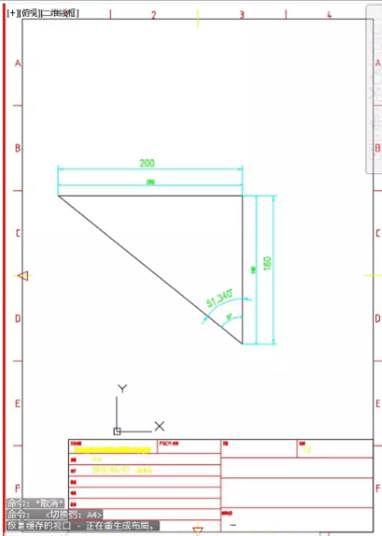

可以看到兩個標注的文字高度是一樣的，此時視口的比例是1：1。接下來更改視口比例至1:2?？梢钥吹剑粠ё⑨屝缘臉?biāo)注跟著一起縮小了，帶注釋性的標注文字（還有箭頭）相對圖紙的高度并沒有減小。
