CAD中不用移動命令怎么移動圖形
CAD中除了移動命令外,還有其他方式可以移動圖形,這里就給大家介紹一下不用移動命令來移動圖形的方式。
一、夾點編輯

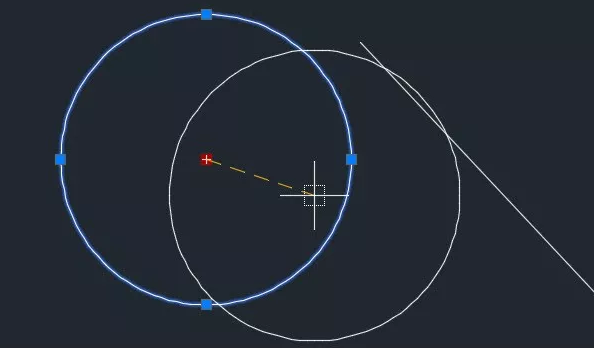

在CAD中選中圖形的夾點后,就可以拖動光標來調整夾點的位置,選中一些特殊的夾點拖動時就可以移動圖形,例如選擇圓心處的夾點或直線中點處的夾點,如下圖所示。
二、拉伸S命令

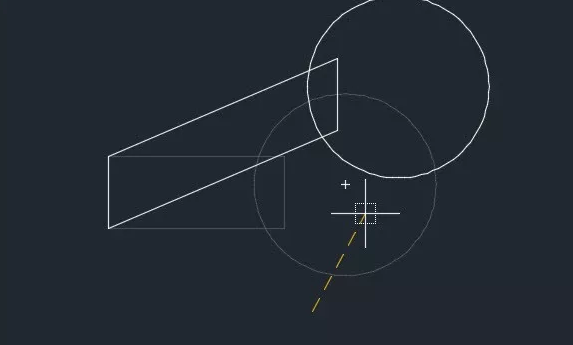

拉伸命令可以移動圖形被選中的部分夾點,如果將圖形全部框選,就可以將圖形移動,如下圖所示。
在上圖中執行拉伸命令后,從右往左框選了圓和矩形的右側,圓在拉伸的時候就是移動的效果。
三、按住鼠標右鍵拖動

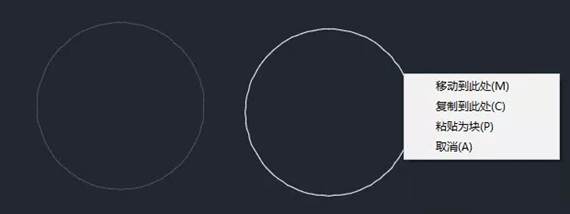

選定對象后,光標停留在圖形的邊界上,按住鼠標右鍵拖動,松開鼠標右鍵的時候就會彈出一個菜單,可以選擇移動到此處或復制到此處,高版本還增加了粘貼為塊選項,如下圖所示。
