什么是CAD的圖紙界限(LIMITS)

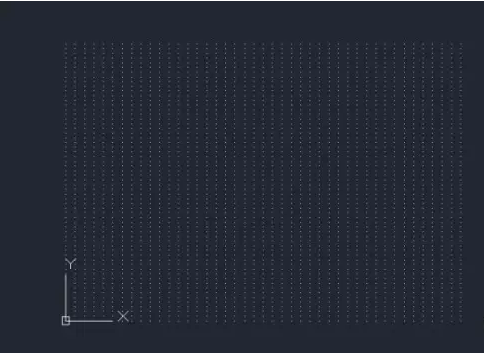

CAD的圖紙界限可以用也可以不用,而且大部分設計人員不再使用它。 這是一個從老版本繼承下來的命令,在早期版本中繪圖流程是這樣的:你首先要知道你畫的是A4或A3的圖紙,再根據你的圖幅設置一個圖紙界限(也就是圖紙的左下角和右上角),柵格點只顯示在圖紙界線內,然后在圖紙界限內,可以通過捕捉柵格點來繪圖,如下圖所示。
輸入Limits命令,就可以設置圖紙界限的左下角和右上角。如果limcheck變量設置為1,就只能在圖紙界限內繪圖,在圖紙界限外無法定位點。假如你畫圖過程遇到執行命令后無法在圖面畫圖的問題,可以檢查一下是否是limcheck設置為1引起的。
檢查和修改limcheck變量的方法:在命令行輸入limcheck,回車,如果當前值為1,輸入0,回車即可。
