CAD配筋圖的繪制方法

CAD建筑圖紙是需要繪制配筋圖的,如何繪制呢?有興趣的朋友可以看看下面利用CAD繪制配筋圖的方法。

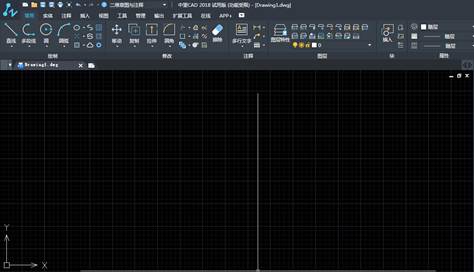

1、打開CAD這款軟件,進入CAD的操作界面,如圖所示:

CAD配筋圖的繪制方法

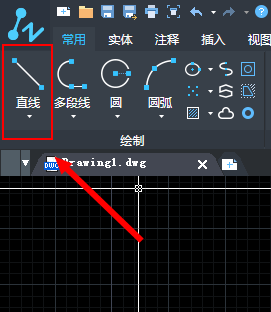

2、在該界面內找到直線命令,如圖所示:

CAD配筋圖的繪制方法

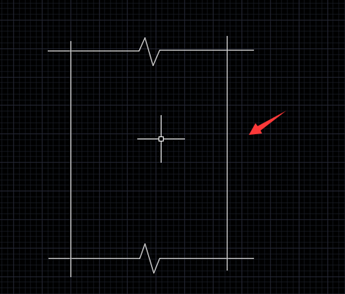

3、使用直線命令繪制出配筋圖的外框,如圖所示:

CAD配筋圖的繪制方法

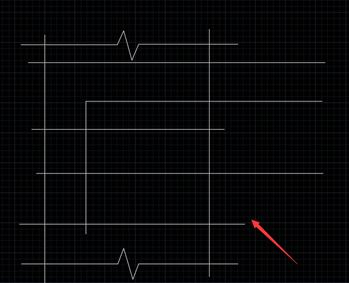

4、在外框的基礎上繪制出細節,如圖所示:



CAD配筋圖的繪制方法

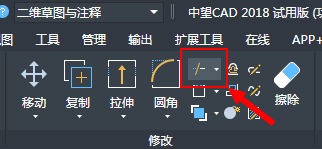

5、再在工具箱內找到修剪命令,如圖所示:

CAD配筋圖的繪制方法

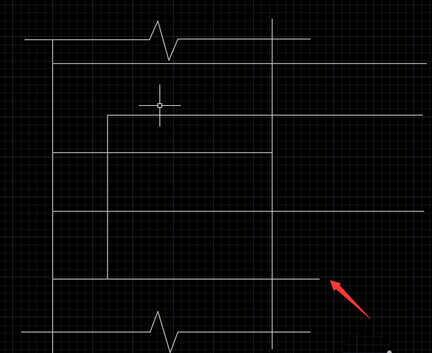

6、使用修剪命令將多余的線修剪掉,如圖所示:

CAD配筋圖的繪制方法

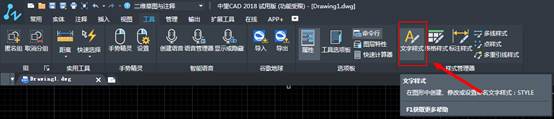

7、再在工具箱內找到“文字”工具,如圖所示:

CAD配筋圖的繪制方法

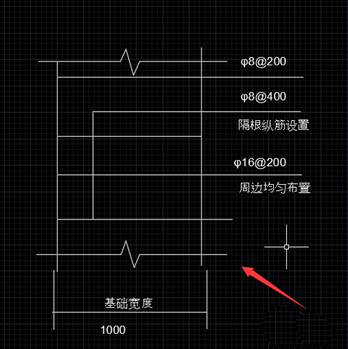

8、使用文字工具在圖形上標注出要求,這樣我們的配筋圖就畫好了,如圖所示:

CAD配筋圖的繪制方法

這就是CAD配筋圖的繪制方法,希望大家的喜歡!
