CAD雙窗口怎么開啟或關閉?
為了方便使用者看圖的方便,CAD都會有視圖的多種顯示提供給用戶。如果用戶想要開啟雙窗口,該怎么開啟呢?如果想要關閉又怎么操作呢?下面我們來看看具體的步驟。
一、CAD關閉雙窗口的方法:

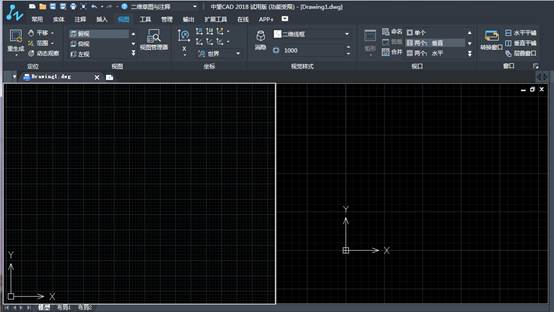

1、什么是CAD的雙窗口呢?就是打開CAD軟件后,在同一個畫面上我們會看到有兩個窗口,中間有一個分界線把他們分開,如下圖所示的圖片就是顯示雙窗口。

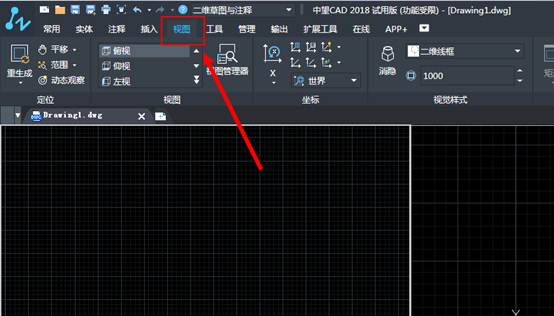

2、如果想要取消雙窗口,首先我們點擊中望CAD軟件左上方功能欄中的“視圖”按鍵。

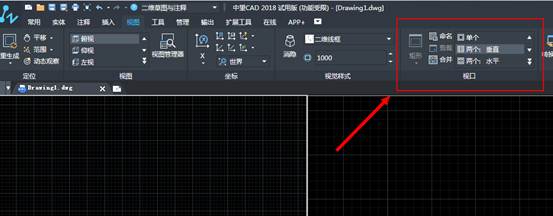

3、點擊“視圖”按鍵后接著再找到“視口”工具欄。
4、點擊“視口”功能欄中的“單個”按鍵。

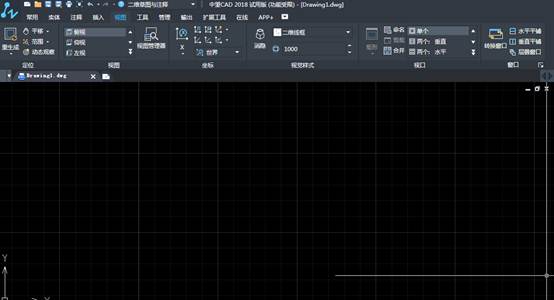

5、之后CAD頁面就只出現一個畫面了,如下圖所示,此時我們明顯感覺到整個CAD的畫面變大了很多。
二、CAD開啟雙窗口的方法:

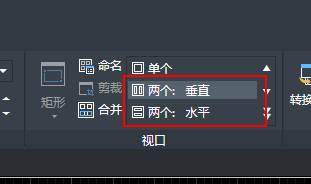

1、同理,如果想要開啟雙窗口,同樣的點擊視圖→視口→兩個:垂直/兩個:水平。

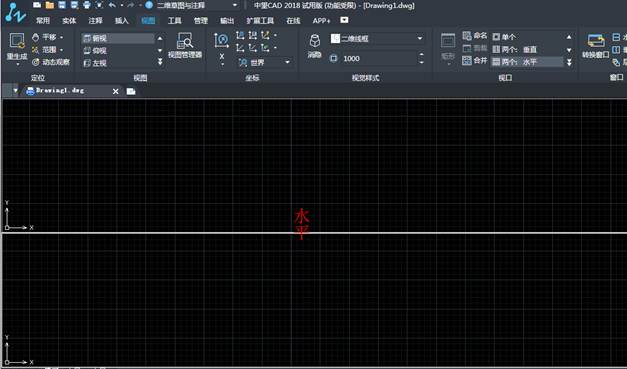

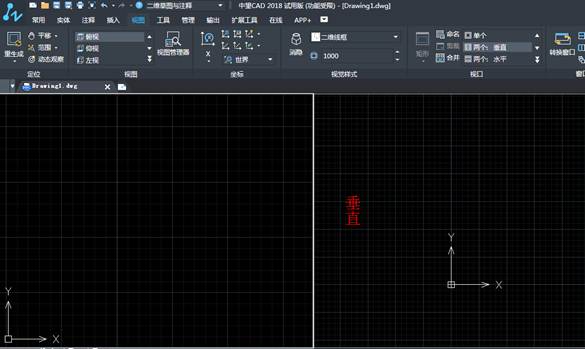

2、以下就是視圖設置垂直和水平的樣子。
3、同理也可以根據自己的需要設置多個視口,如圖所示:
