CAD 一字形螺絲刀頭制作教程
今天給大家講解一些關于CAD的實例教程:一字螺絲刀頭,相信對大家也有所幫助。

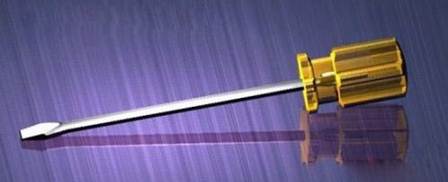

首先看看CAD制作的效果圖:
具體步驟如下:

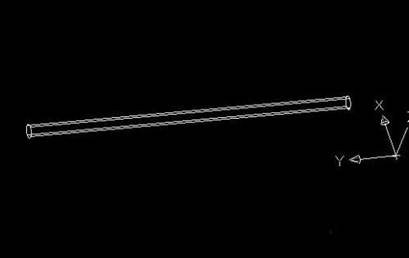

1、在CAD軟件中,利用工具在畫布中畫一個長為120,直徑為6的的圓柱體,如圖所示:

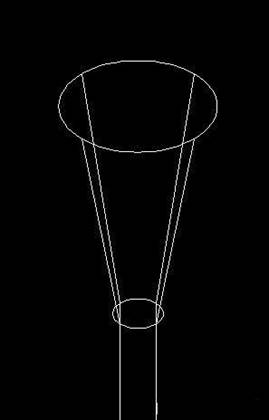

2、然后將端面拉伸30,接著設置傾斜角度為-12。如圖所示:

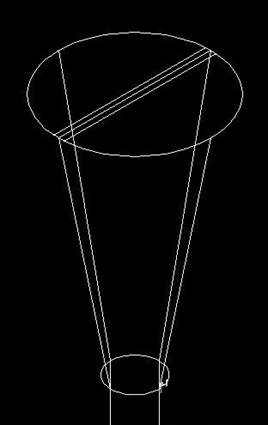

3、在圓的中心畫一條直線,然后向兩邊偏移0.5,如圖所示:

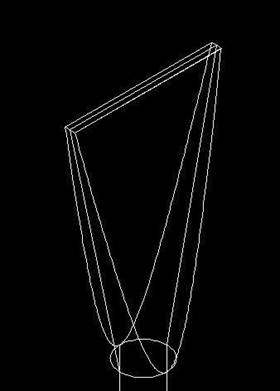

4、然后我們對三個點進行剖切,如圖所示:

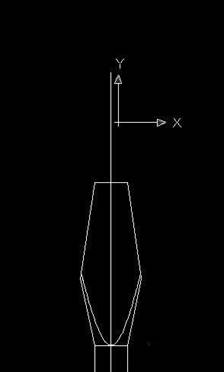

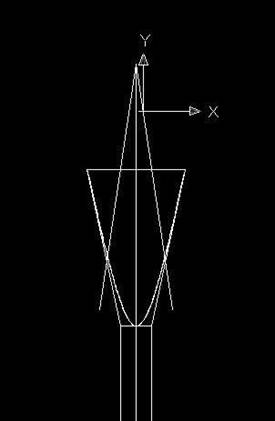

5、接著我們畫出需要的線條,如圖所示:

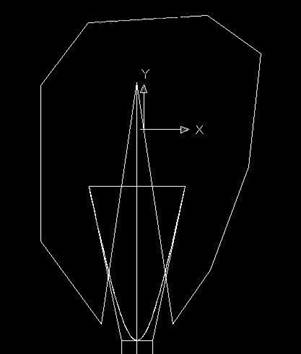

6、然后連接一個閉合環,選擇這個面域,之后拉伸成體,如圖所示:
7、之后我們再取其中的差集,如圖所示:

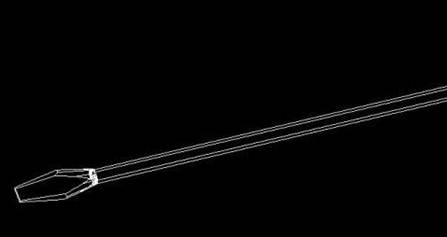

8、接著我們在畫螺絲刀的圓角即可,如圖所示:

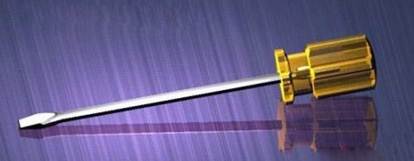

最終效果圖:
以上就是關于中望CAD教程:一字形螺絲刀頭的全部內容,希望大家喜歡。
