CAD繪制圖形時精度基礎操作教程
確保模型所需要的精度。有幾種可用的精度功能,包括
極軸追蹤。捕捉到最近的預設角度并沿該角度指定距離。
鎖定角度。鎖定到單個指定角度并沿該角度指定距離。
對象捕捉。捕捉到現有對象上的精確位置,例如多線段的端點、直線的中點或圓的中心點。
柵格捕捉。捕捉到矩形柵格中的增量。
坐標輸入。通過笛卡爾坐標或極坐標指定絕對或相對位置。
最常用的精度功能是極軸追蹤、鎖定角度和對象捕捉。
極軸追蹤

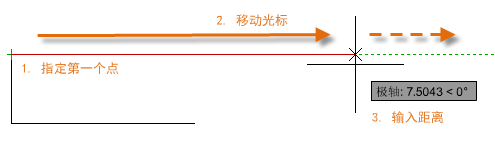

需要指定點時(例如在創建直線時),使用極軸追蹤來引導光標以特定方向移動。
例如,指定下面直線的第一個點后,將光標移動到右側,然后在“命令”窗口中輸入距離以指定直線的精確水平長度。
默認情況下,極軸追蹤處于打開狀態并引導光標以水平或垂直方向(0 或 90 度)移動。
鎖定角度
如果需要以指定的角度繪制直線,可以鎖定下一個點的角度。例如,如果直線的第二個點需要以 45 度角創建,則在“命令”窗口中輸入 <45。
按所需的方向沿 45 度角移動光標后,可以輸入直線的長度。
對象捕捉
到目前為止,在對象上指定精確位置的最重要方式是使用對象捕捉。
只要 CAD 提示您指定點,對象捕捉就會在命令執行期間變?yōu)榭捎谩@?,如果?chuàng)建一條新線,然后將光標移動到現有直線端點的附近,光標將自動捕捉它。
設置默認對象捕捉
輸入 OSNAP 命令以設置默認對象捕捉,也稱為“運行”對象捕捉。例如,您可能會發現,默認啟用“中點”對象捕捉很有用。
建議
在提示輸入點時,可以指定替代所有其他對象捕捉設置的單一對象捕捉。按住 Shift 鍵,在繪圖區域中單擊鼠標右鍵,然后從“對象捕捉”菜單中選擇對象捕捉。然后,移動光標在對象上選擇一個位置。
請確保放大到足夠大以避免出現錯誤。在復雜的模型中,捕捉到錯誤對象將導致可能傳播到整個模型的錯誤。
對象捕捉追蹤

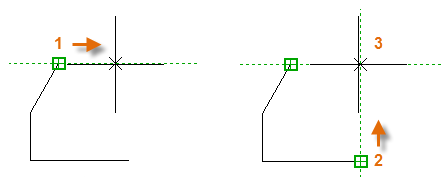

在命令執行期間,可以從對象捕捉位置水平和垂直對齊點。在下圖中,首先將光標懸停在端點 1 上,然后懸停在端點 2 上。光標移近位置 3 時,光標將鎖定到水平和垂直位置,如圖所示。
現在,您可以完成創建已從該位置創建的直線、圓或其他對象。
驗證所做的工作
重新檢查幾何圖形以盡早發現錯誤。輸入 DIST 命令(或僅 DI)來測量模型中任意兩點之間的距離。
例如,您可能需要在顯示的兩點之間查找間隙,這可能表示墻角和小桌子角,也可能表示塑料零件和電線的二維截面。
輸入 DIST 后,單擊角點 (1) 上的端點。接下來,按住 Shift 鍵,同時單擊鼠標右鍵,然后從對象捕捉菜單中選擇“垂直”。最后,單擊圓 (2)。
顯示在結果中的小數位數和單位樣式由 UNITS 命令控制。
快捷功能鍵參考
鍵盤上的功能鍵在 CAD 中都具有指定。最常打開和關閉的功能鍵使用一把鑰匙來表示。
注: F8 和 F10 相互排斥 - 打開一個將會關閉另外一個。
