CAD如何畫洗菜盆
室內設計經常會設計到洗菜盆，如何設計一個簡易的洗菜盆呢？接下來看看以下的方法。
1.首先輸入REC（矩形命令），然后選擇F（圓角）輸入30，此時是設定好一個圓角半徑為30的矩形，然后在輸入680*455，繪制出一個長680，寬455，圓角半徑為30的圓角矩形，如圖所示。

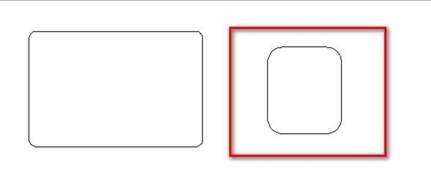

2.然后再次輸入REC（矩形命令），然后選擇F（圓角）輸入60，此時是設定好一個圓角半徑為60的矩形，然后在輸入290,340，繪制出一個長340，寬290，圓角半徑為30的圓角矩形，如圖所示。
3.然后進小的圓角矩形移動到大的圓角矩形的左邊，距離左邊34個單位，距離上面75個單位，距離下面40個單位，同時在復制一個到右邊，同樣距離右邊34個單位，距離上面75個單位，距離下面40個單位，如圖所示。

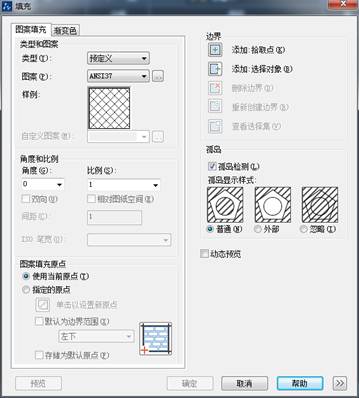

4.輸入C畫圓，畫一個25半徑的圓，然后再畫一個23的同心圓，同心圓也可以用偏移的方法進行繪制，只要往內偏移2個單位就可以，然后在把里面的23半徑的圓進行圖案填充，如圖所示。

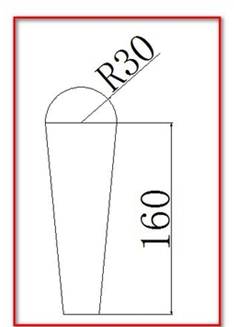

5.繪制手把，利用圓和直線命令繪制手把，具體的數字和樣子如圖所示。

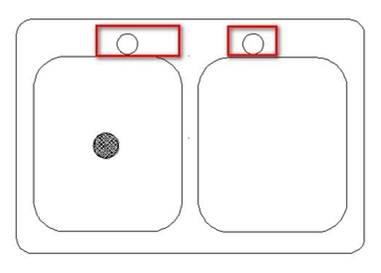

6.輸入C畫半徑為20的圓，將外輪廓和剛才的那個填充的圓連接起來，如圖所示，然后在復制一個。
7.將手把移動到兩個小的圓角矩形之間，然后選擇RO45度角，如圖所示，這樣就完成了這個洗菜盆的繪制。
