CAD怎么畫水溝剖面圖?
CAD水溝想要畫剖面圖,該怎么畫水溝剖面圖呢?下面我們就來看看詳細的教程。
1、將CAD這款軟件打開,然后在繪圖里找到直線命令

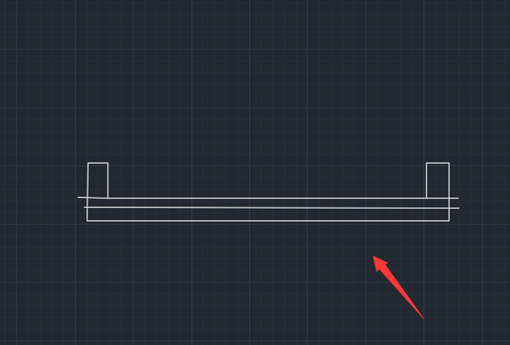

2、使用直線命令我們繪制出水溝的剖面的輪廓,如圖所示:

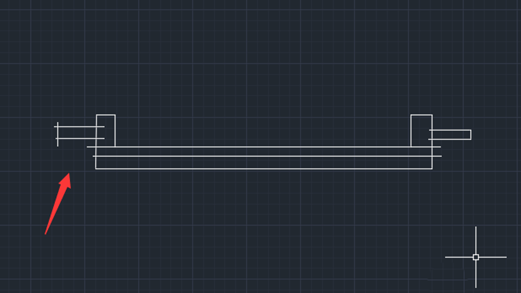

3、再在水溝的兩側畫出兩邊的錨固范圍,如圖所示:
4、繪制好水溝的剖面圖形線之后,再在修改里找到修剪命令

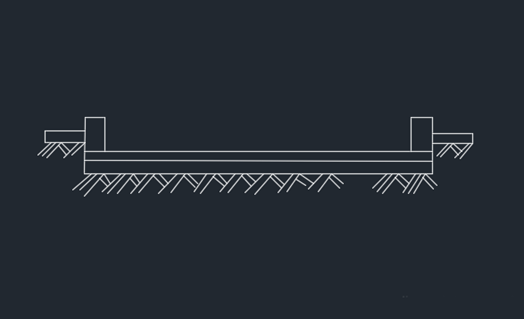

5、使用修剪命令將多余的線進行修剪,然后再在繪制出其他的輔助線,如圖所示:

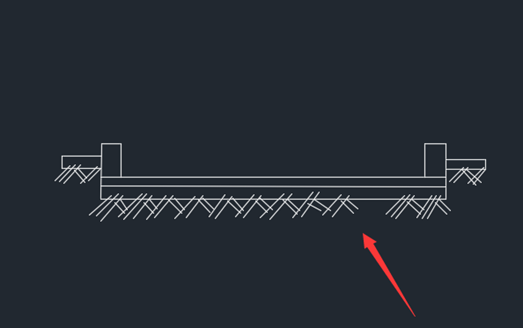

6、在使用修剪命令將多余的部分進行修剪,修剪之后的圖形效果如圖所示:
7、再在繪圖里找到填充選項,點擊該選項找到一種填充的圖案,然后再找到拾取點選項。

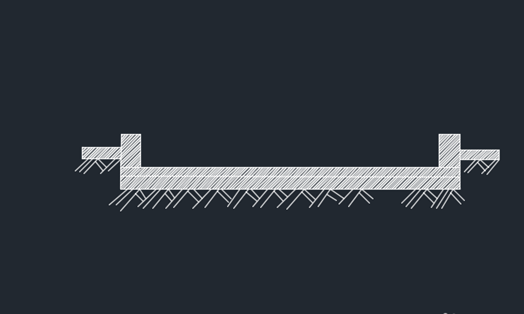

8、將我們的水溝進行填充,填充之后我們的水溝剖面圖就畫好了,如圖所示:
以上就是CAD畫水溝剖面圖的教程,希望大家喜歡。
