CAD中pl多段線修改線寬卻變成空心的怎么辦?
CAD繪圖過程中有時會遇到PL線條加粗了但是粗線條變空心了,而且打印出來也是空心的
怎么把線條變回實心呢?方法如下:

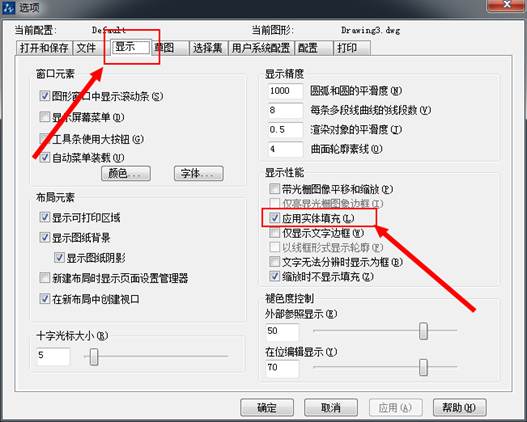

1、打開需要將粗的空心線條變回實心的圖紙、op回車或菜單欄選擇工具---選項---在“顯示性能”中去掉勾選“應用實體填充”---命令行輸入re回車或視圖---全部重生成
2、打開需要將粗的空心線條變回實心的圖紙,命令行輸入FILL命令并回車或空格---在提示選項選“ON”---命令行輸入re回車或視圖---全部重生成
3、 打開需要將粗的空心線條變回實心的圖紙,命令行輸入FILLMODE命令并回車或空格---按照命令行提示輸入“1”并回車---命令行輸入re回車或視圖---全部重生成
