CAD要如何畫避雷接地裝置

CAD中想要繪制避雷接地裝置的平面圖，該怎么繪制呢？下面我們就來看看詳細的教程。

1、我們先將CAD打開并在打開的操作界面內找到直線命令

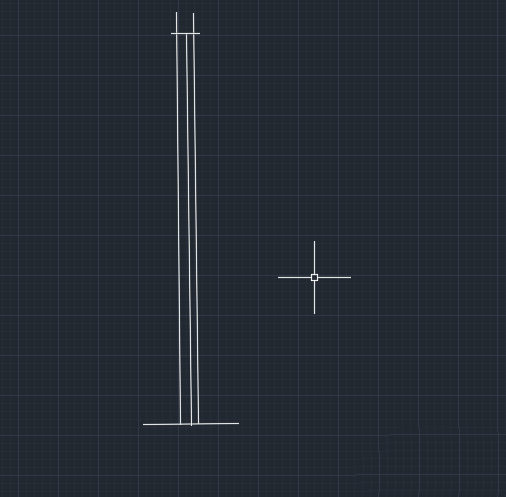

2、選擇直線命令我們畫出避雷接地裝置的連接線及向天裝置，如圖所示：

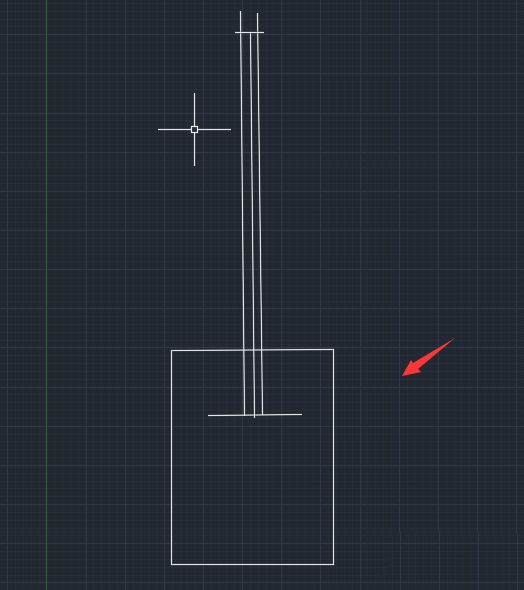

3、繼續使用直線命令我們在下面繪制出避雷接地裝置的埋地裝置，如圖所示：

4、選擇埋地裝置和連接線我們找到線型選項，在線型內選擇虛線

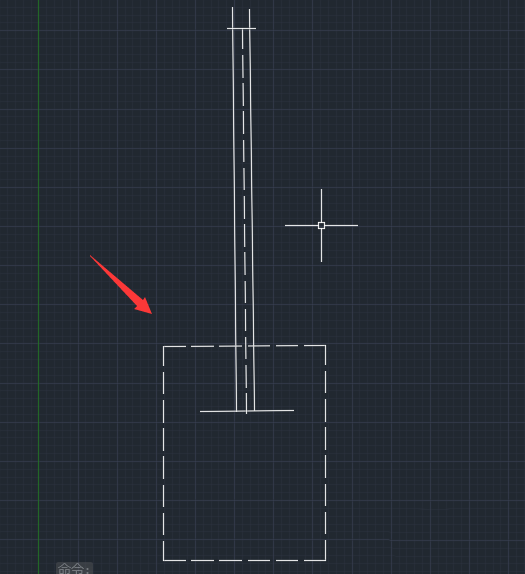

5、點擊虛線之后將連接線和埋地裝置都設置為虛線線型，如圖所示：

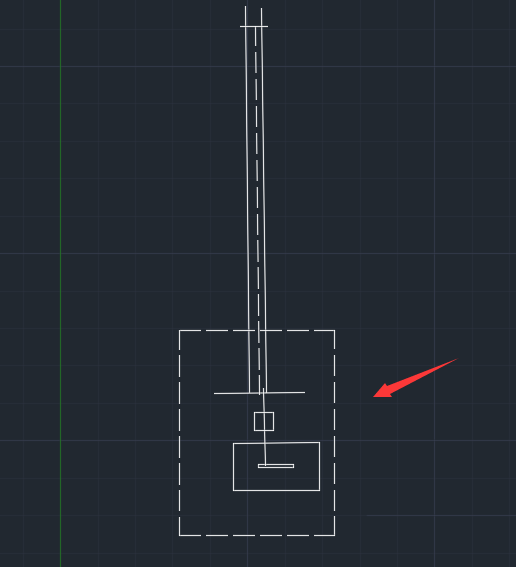

6、設置好線型之后在畫出連接線和埋地裝置之間的部件圖形，如圖所示：

7、繪制個各種圖形之后再在修改里找到修剪選項

8、選擇修剪選項我們選擇圖形將多余的線進行修剪，然后再在繪圖里找到填充選項

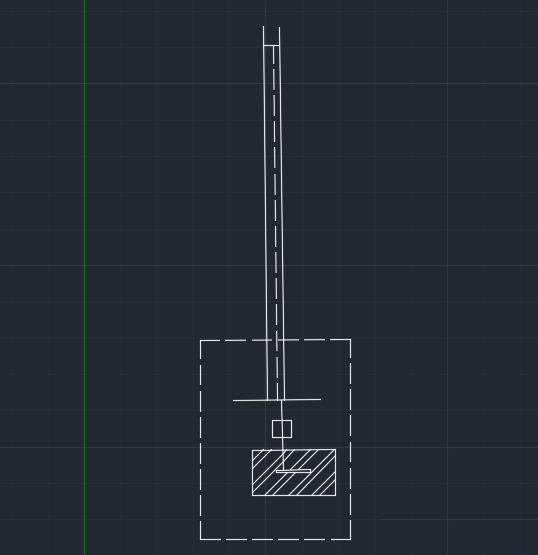

9、選擇填充選項選擇需要的圖案，將埋地裝置填充為該圖案，這樣我們的避雷接地圖形就繪制好了，如圖所示：
