CAD模型進行差集操作的方法
CAD模型怎么進行差集操作？CAD中建立的模型想要進行差集命令，得到一個新的模型，該怎么操作呢？下面我們就來看看，CAD的差集命令將三維實體或二維面域中減去對象的詳細教程。

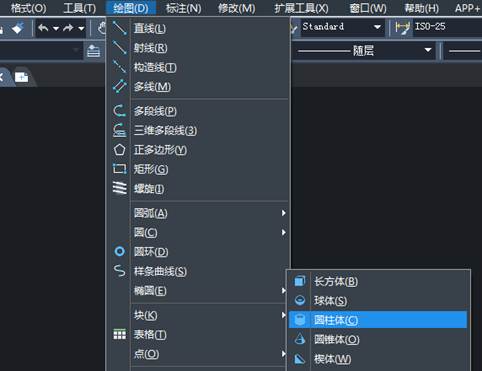

1、打開CAD軟件，通過菜單欄選擇【繪圖】》【實體】》【圓柱體】選項。

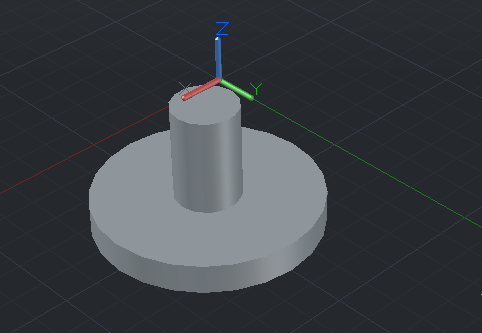

2、繪制兩個相互疊加的圓柱如圖所示。

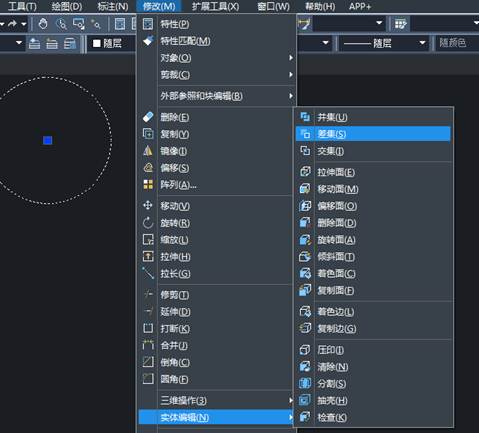

3、接著依次選擇【修改】》【實體編輯】》【差集】選項。

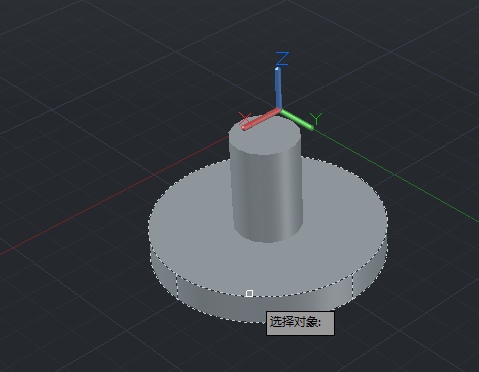

4、通過鼠標左鍵在繪圖區選擇要從中減去的實體對象，底部大圓盤中減去圓柱。

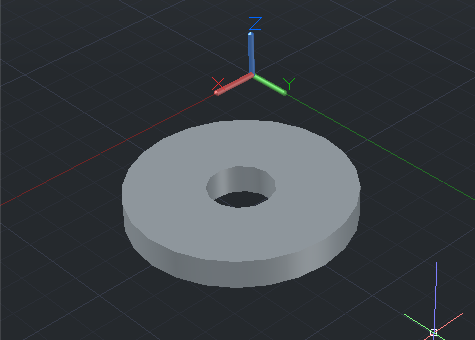

5、選擇好后再選擇要減去的對象（長圓柱），再按下回車，最終差集效果如圖。
以上就是CAD差集命令的使用方法，大家著手嘗試一下。
