CAD繪制漏斗平面圖的教程



漏斗是過濾中不可缺少的儀器,在CAD中想要繪制漏斗的平面圖,該怎么繪制呢?很簡單,今天小編給大家介紹漏斗平面圖的繪制方法,下面是詳細的教程。

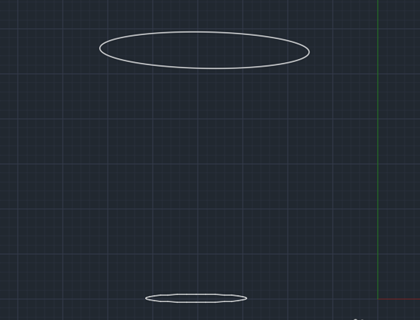

1、打開CAD,CAD的繪圖菜單里找到橢圓形選項,畫出兩個橢圓形,如圖所示

CAD繪制漏斗平面圖的教程

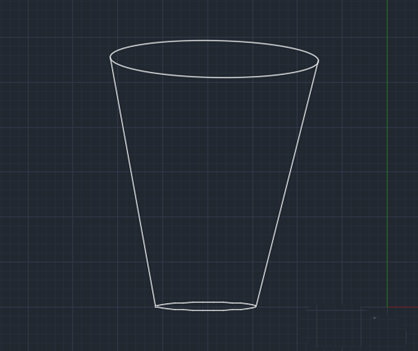

2、在繪圖菜單里我們找到直線選項,將這兩個橢圓形的兩邊的點連接起來形成漏斗的形狀,如圖所示

CAD繪制漏斗平面圖的教程

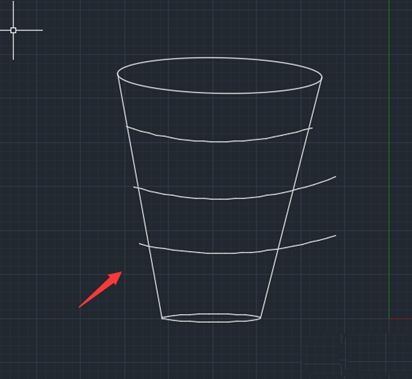

3、在繪圖菜單里找到圓弧選項,我們在漏斗的上面畫出三段圓弧線,如圖所示

CAD繪制漏斗平面圖的教程

4、制好圓弧線之后,再在修改菜單那里找到修剪選項,點擊修剪選項我們將多余的線就行修剪

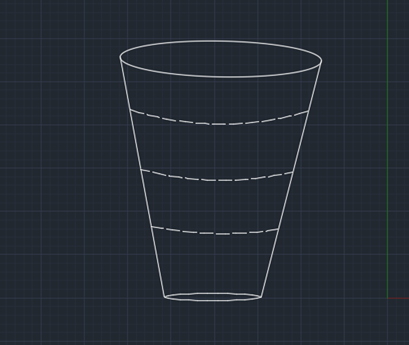

5、在線型里找到虛線選項,依次將我們的圓弧線都設置為虛線,這樣我們的漏斗就畫好了,如圖所示

CAD繪制漏斗平面圖的教程

以上就是cad畫漏斗的教程,大家可以著手嘗試一下。
