CAD怎么設置箭頭的大小及樣式
CAD怎么設置箭頭的大小及樣式?CAD圖紙中想把箭頭設置為建筑箭頭,怎么操作呢?下面小編給大家介紹CAD中修改箭頭樣式和大小的方法。

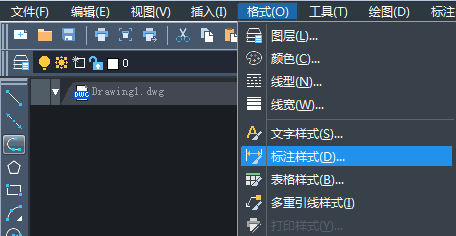

1、打開CAD,進入需要更改箭頭格式的作圖界面,點擊“格式”,并點擊“標注樣式”,打開標注樣式管理器。

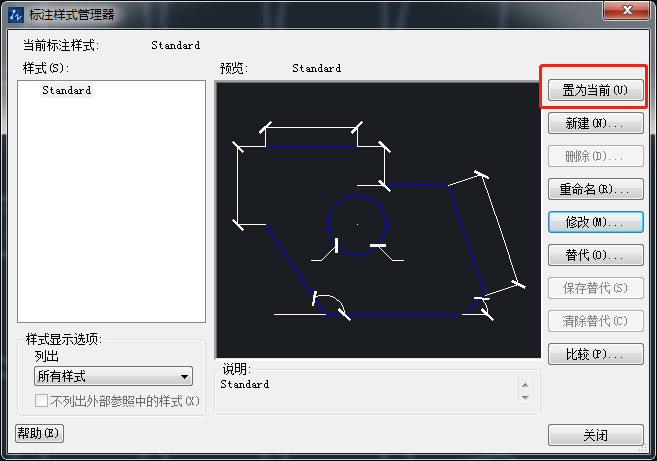

2、在標注樣式管理器中,如果你不打算全部改變箭頭的樣式,就點擊“新建”,在新建的樣式中選擇自己的箭頭,修改方式類似下面的操作,完了之后點擊“置為當前”然后點擊這里的“關閉”。如果你想一次性更改圖中所有的箭頭樣式的大小、箭頭的類型,那么點擊“修改”,這里我選擇一次性更改全部,因此點擊“修改”。

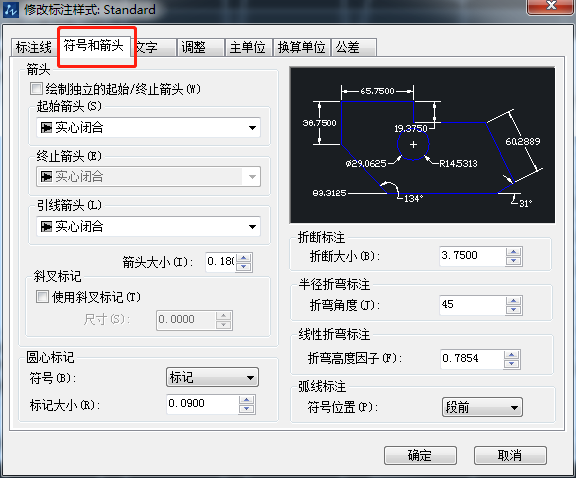

3、進入標注樣式管理器后,想更改的是箭頭,就點擊“符號和箭頭”。

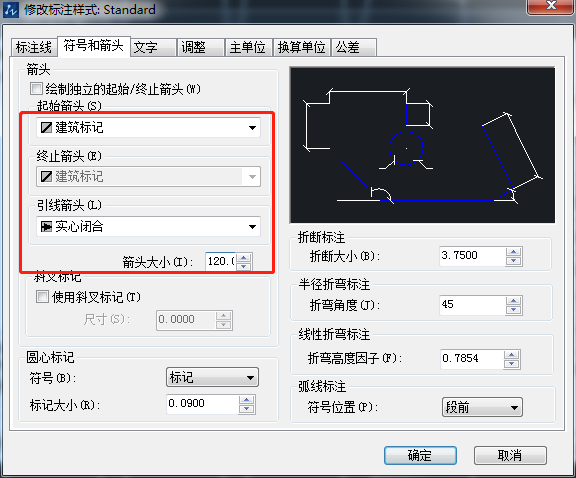

4、彈出“符號和箭頭”管理選項卡,這里可以點擊改變箭頭的大小、樣式。這里選擇“建筑箭頭”,選擇完畢,點擊“確定”。
5、返回到標注樣式管理器中,這里需要注意,如果直接點擊關閉,是沒有修改到的,因此,需要點擊“置為當前”,然后點擊“關閉”。
這樣,返回到作圖界面,就可以看到箭頭已經全部修改完畢。以上就是CAD標注箭頭修改樣式和大小的教程,很簡單,大家可以嘗試動手操作一下。
