CAD怎么使用捕捉自FROM命令

CAD怎么使用捕捉自FROM命令？CAD有多種捕捉方式，常見的有端點、中點、交點、垂點、切點等。當我們打開捕捉工具欄或按SHIFT+鼠標右鍵打開捕捉的快捷菜單時，會發現一個捕捉選項叫捕捉自命令。今天我們就來看看捕捉方式中的捕捉自FROM命令的使用方法，下面是詳細的教程。

一、捕捉自FROM命令

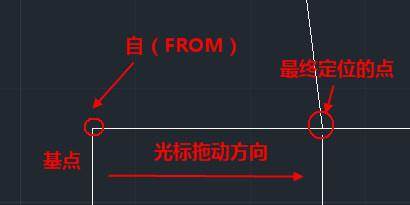

1、在定位點的時候，我們選擇自FROM捕捉方式后，會提示基點，我們選擇一點作為基點后會提示偏移，我們拖動光標確定方向，輸入一個偏移值20，可發現我們定位的點在距離基點20的位置，如下圖所示。

2、捕捉自的使用情況一般有兩種

1）在繪圖時直接將點定位到距離某個點一定距離的位置。

2）利用拉伸STRETCH功能將圖形拉伸到一定的尺寸

下面我們就通過實例來簡單看一下FROM的兩種應用。

二、捕捉自FROM命令來定位點

在繪圖過程中有時我們需要捕捉距離特征點一定距離的點，例如開關通常會插入距離門邊300的位置。比較簡單的做法是先捕捉并插入到墻角，然后在沿墻移動一定的距離，但利用捕捉自FROM就可以直接定位了。下面練習中是在一張建筑圖中插入開關，操作步驟如下

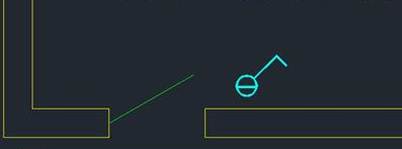

1、輸入I命令，打開插入對話框，找到我們要插入的圖塊，如下圖所示。

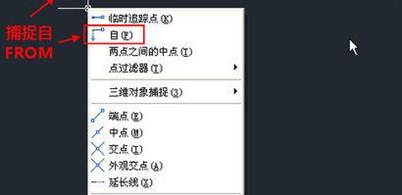

2、單擊確定按鈕關閉插入對話框，此時會提示我們定位圖塊的插入點，在出現定位點的時候我們就可以用捕捉自FROM了。按SHIFT+右鍵打開捕捉快捷菜單并選擇“自”，或者直接輸入FROM，如下圖所示。

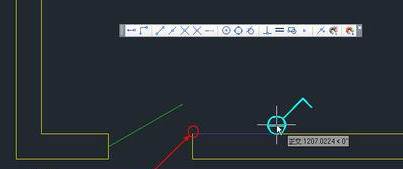

3、回車后，命令行會提示讓確定基點，我們捕捉門邊的墻角點作為基點，如下圖所示。

4、沿墻體方向移動光標，如果么有打開極軸，最好按F8打開正交，以保證光標拖動方向是水平的。也可以捕捉墻體的另一個端點來確定方向，這樣即使墻體是傾斜的也能保證跟墻體平行了，然后輸入300。

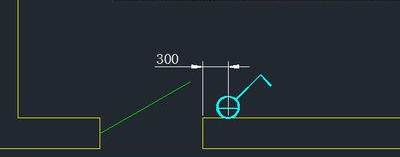

5、回車，就完成了開關的定位。我們可以測量一下圖塊插入點到墻體端點的距離，驗證一下結果，如下圖所示。
