CAD畫一個水準點的圖標的教程



CAD怎么畫一個水準點的圖標?水準點的圖標,就是圓形中有相交叉的兩條直線,在CAD中該怎么繪制呢?今天小編給大家畫一下水準點的圖標,下面一起來看看。

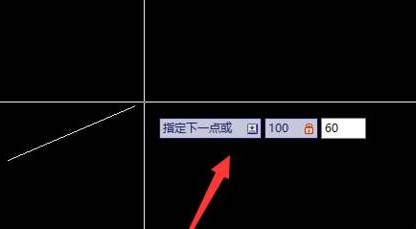

1、作一條直線,利用極坐標輸入“100<60”,回車。

CAD畫一個水準點的圖標的教程

2、得到一條以水平夾角成60度的直線。

CAD畫一個水準點的圖標的教程

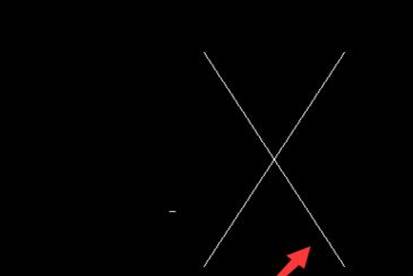

3、在做一條以這條直線角60度的相交直線,兩線中點重合。

CAD畫一個水準點的圖標的教程

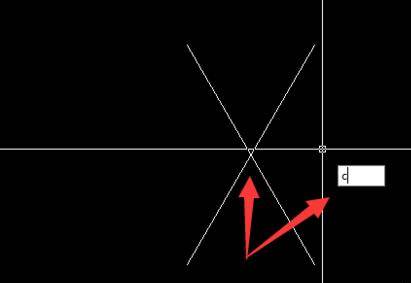

4、輸入畫圓命令“c”,并指定兩線中點為圓心。

CAD畫一個水準點的圖標的教程

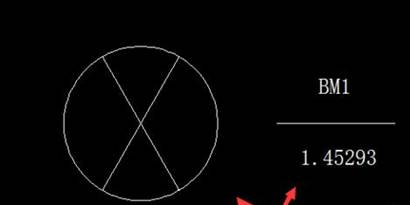

5、指定直線一半長度為半徑,完成標志繪圖,添加標注。

CAD畫一個水準點的圖標的教程



這樣水準點的圖標就畫好啦,很簡單,大家可以著手畫一下哦。
