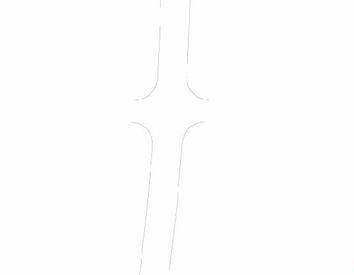

CAD打印缺少線條該怎么辦?圖紙打印預覽時圖紙正常,打印出來發現缺失很多線條,這是什么原因呢?下面我們就來看看CAD打印線條缺失的解決辦法,下面是詳細的教程。
一、原因分析
線段缺失,從理論上來講大致可能存在以下幾種情況:
1、線段畫在了不可打印的圖層上,如Defpoint圖層;
2、該線段所在圖層被無意之中設置為了不可打印狀態;
3、CAD文件中,圖層線寬不是默認線寬,導致打印之后不識別,所致;
4、打印設置里面沒有按照對象線型打印,打印出錯導致。
二、解決方法
1、遇見這樣的問題,首先,應該冷靜下來,然后打開CAD軟件的圖層設置,檢查缺失的線段是否位于Defpoint圖層上。該圖層是不可打印狀態。
2、如果缺失線段沒有位于Defpoint圖層上,接下來要做的就是,檢查線段所在的圖層是不是禁止打印,如果是禁止打印,則設置可打印狀態即可。若圖層狀態正常,圖層全是可打印狀態。

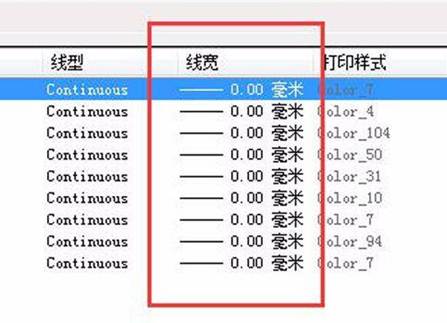

3、接下來要做的就是將CAD圖里面圖層線寬設置為默認0線寬,如圖所示。

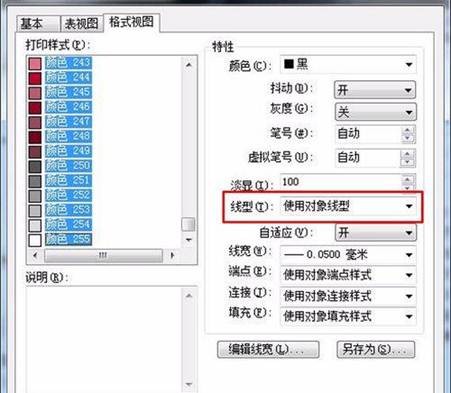

4、圖層默認線寬設置完成之后,就是啟動打印程序,在打印設置里面選擇所有顏色,然后選擇打印“線型”為“使用對象線型”重新打印,如圖

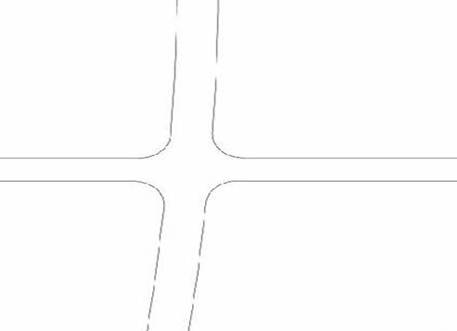

5、檢查打印結果,發現之缺失的線回來了,說明小編遇到的問題是出現在CAD圖層線寬和打印線寬不匹配。
