CAD怎么繪制浴室平面圖
CAD怎么繪制浴室平面圖?設計師在設計房間的時候,想要畫浴室平面圖,該怎么繪制呢?今天給大家介紹浴室平面圖的繪制方法,給大家一個參考。

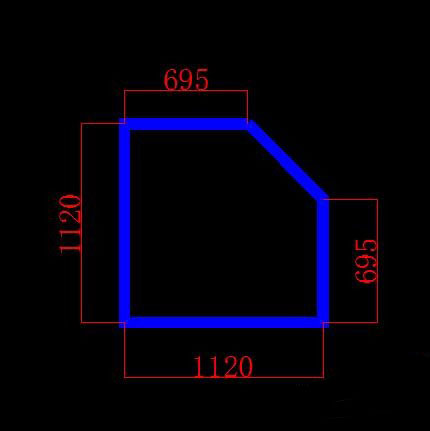

1、調用“PL”多線段命令,繪制出淋浴房的輪廓。其尺寸一般為1120或者其他。這個尺寸是可以根據客戶家的衛生間定制的。

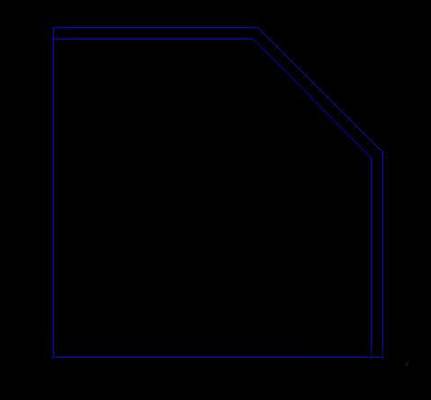

2、調用"X“分解命令。調用"O"偏移功能,將多段線向內偏移40,并用修剪”tr“功能修剪。

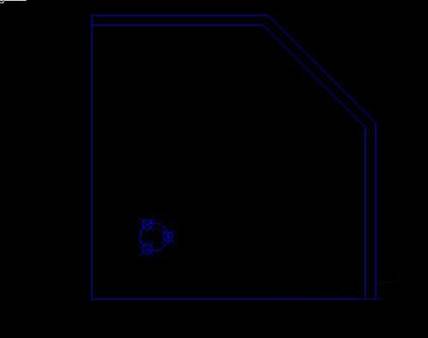

3、調用圓命令,繪制出半徑為50的圓表示地漏。移動到相應的位置。調用”DIV"定數等分命令,將圓分成三等分。(若看不到分點,可選擇點樣式設置。)

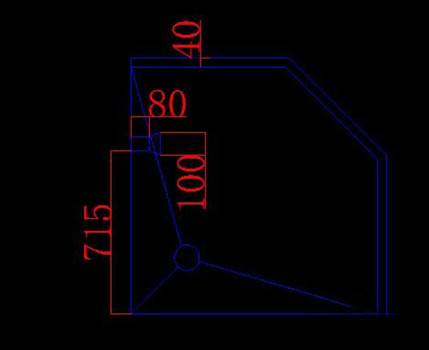

4、調用直線,以等分點為起點繪制線段,并且刪除等分點。調用直線命令,繪制出淋浴頭。淋浴房的繪制就完成了。
以上就是CAD繪制浴室平面圖的教程,只是給大家一個操作流程參考,大家可以根據自己的喜好畫一些獨特的浴室平面圖,希望對大家有所幫助。
