CAD怎么把多個線段合成pline線
CAD怎么把多個線段合成pline線?CAD里面可以繪制PL線,有很多獨立的PL線條,想把多個線條合并成為一個PL線,該怎么辦呢?下面分享CAD里面多個線段合成為pline線的詳細教程,需要的朋友可以參考下

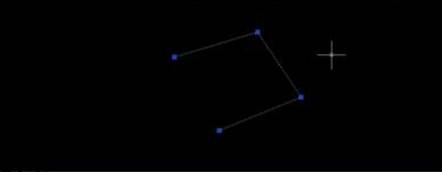

1、我們選擇一下線段,可以發現各個線段不相接。

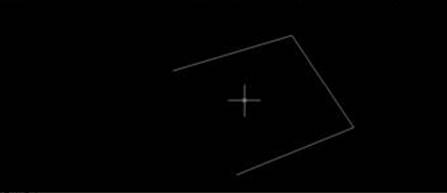

2、先繪制一條輔助線,完成后要?jiǎng)h除的。封閉區域后,我們利用BO命令去處理一下。這是我們創建了一條多段線,一個整體。

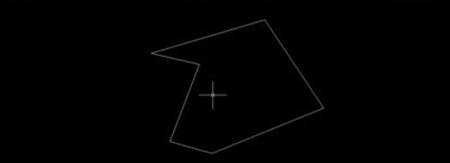

3、按箭頭繪制一個輔助線,用來剪切多余的部分。使用TR命令刪除多余部分。如圖所示。
4、刪除輔助線,完成。

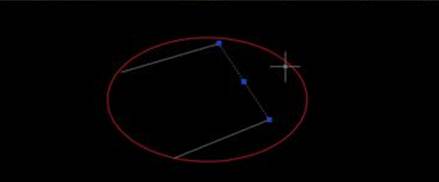

5、測試一下效果,原來3個線段成為一個整體了。
注意事項:利用BO命令去時一定要是封閉的,適合N條線的合并。以上就是CAD把多個線段合成pline線的教程,希望大家喜歡。
