CAD如何進行差集運算呢?差集,就是一個面域減去另一個面域或者一個實體減去另一個實體的運算。今天小編先為大家講解CAD幾何體的實體差集運算,下面通過立方體中挖去一個圓柱體的例子來講解,大家一起來看看箱子的教程。
如圖所示,這個零件是一個長方體,挖去一個圓柱體而構成的,因此可以使用差集命令來運算。
1、首先打開CAD軟件,設置工作空間為三維建模模式,單擊菜單欄的視圖命令,選擇東北等軸測,按功能鍵F7隱藏柵格。

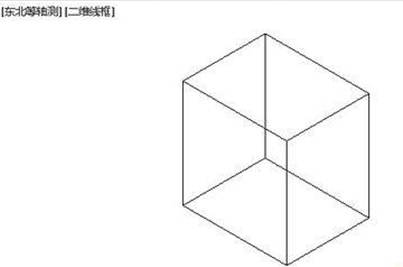

2、點擊菜單欄中的【繪圖】》【實體】》【長方體】,在畫圖區畫出一個長方體。

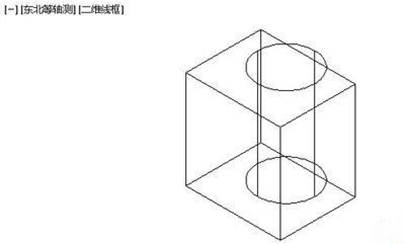

3、單擊柱體工具下拉三角,找到圓柱體工具。在長方體內部畫一個圓柱體,圓柱體有一部分在長方體外部。

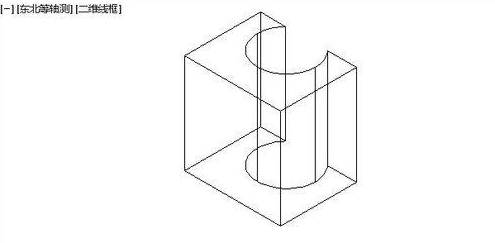

4、差集運算:在底部的命令編輯窗口輸入差集運算命令SUBTRACT,回車確認。然后單擊要被減去的實體,即長方體,回車。再單擊需要減去的實體,即圓柱,回車確認。這樣就得到差集實體了。

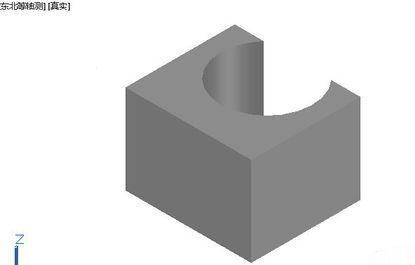

5、渲染圖形:單擊渲染工具,等待一會就渲染完成,如下圖顯示的圖形。
以上就是CAD幾何體的差集運算方法啊,通過實體差集運算得到一個長方體挖去圓柱體的圖形,最后通過渲染得到立體美觀的圖案。
