CAD中繪制多段線的方法介紹
多段線既可以畫直線也可以畫圓弧。今天小編教給大家CAD多段線的畫法，下面通過繪制直線和圓弧來講解多段線的畫法，大家一起來看看詳細的教程。

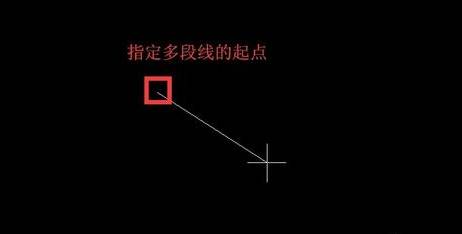

1、打開CAD軟件，多段線的繪制首先點擊左側多段線工具按鈕，鼠標點擊界面任意點作為多段線的起點。

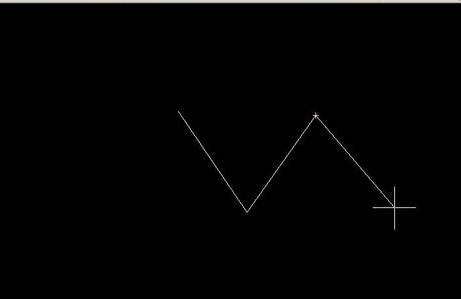

2、然后拖動鼠標點擊下一點，作為多段線的下一個點。如圖所示，畫出以下圖案。

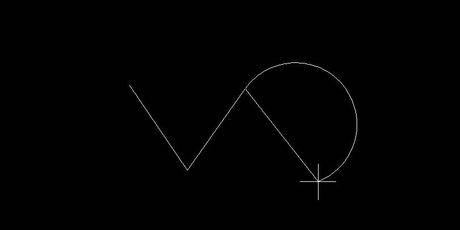

3、鍵盤輸入a，然后按回車鍵盤，改為繪制圓弧。此時拖動鼠標，圖像將以圓弧形態顯示。

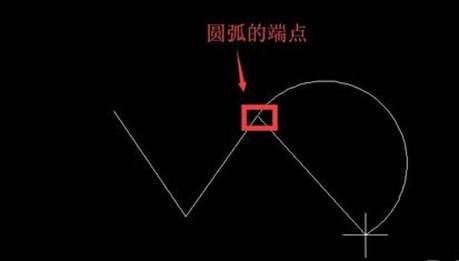

4、這是圓弧的第一個端點，是繪制圓弧要素中的第一個要素。
5、繪制圓弧的第二個要素就是確定圓弧的屬性。

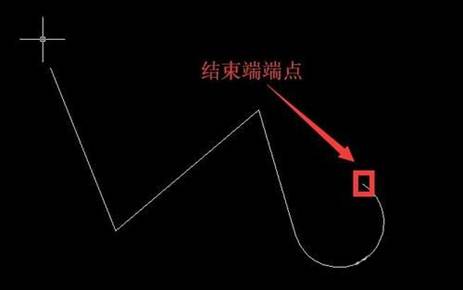

6、這是圓弧的另一個端點，是繪制圓弧三要素中的第三個要素。
以上就是CAD中多段線畫法的圖文教程，很簡單，適合新手，大家掌握了嗎？
推薦閱讀：CAD快捷鍵
推薦閱讀：CAD填充
