CAD 怎么繪制三角形內嵌花朵的圖形?
怎么用CAD畫一個三角形,而且里面有花多的圖形,同時求周長和陰影面積等操作呢?接下來請看小編給大家?guī)淼脑敿?xì)介紹。
1、打開CAD軟件,新建一個新文件。
2、繪制任意大小五邊形(有1頂點在五邊形豎直中心線上方)。
3、分別以五邊形的五個頂點為圓心,五邊形邊長的一半為半徑畫五個圓。

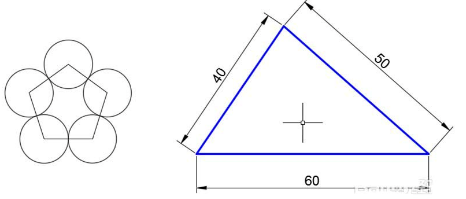

4、繪制邊長為40、50、60的三角形(位置可以隨意些,如下圖)。

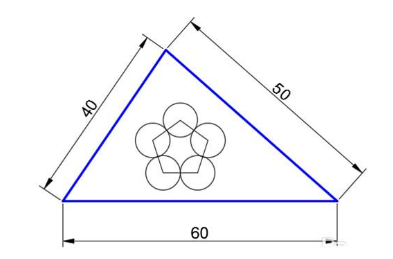

5、適當縮?。ɑ蚍糯螅┪暹呅渭拔鍌€(gè)圓(使其可以放在三角形內)并移動到三角形內。如下圖

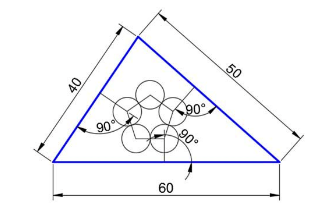

6、分別過五邊形左上角、右上角、右下角頂點做垂直三角形40長、50長、60長邊的垂直線。如下圖

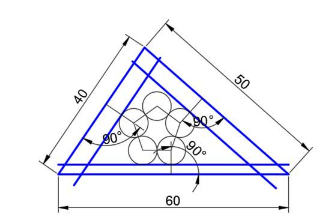

7、偏移(偏移方式為通過)三角形三條邊,偏移到上步驟畫的垂直線與圓的交點。如下圖

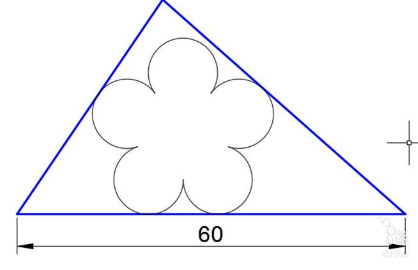

8、刪除多余線,修剪圖形,按三角形水平邊為60縮放整個圖形。
10、查詢所求尺寸,周長,面積。a=17.5964 b=20.3266 C=29.52 紅色曲線周長=117.5734 陰影面積=233.1049
以上就是CAD三角形內嵌花朵的操作方法,希望大家喜歡,請繼續關注中望CAD。
