CAD怎么畫風火輪?
哪吒的風火輪酷不酷炫?想要通過CAD畫一個風火輪圖形應該通過哪些步驟呢?下面小編給大家?guī)硪粋€(gè)繪制簡易風火輪平面圖的教程,有需要的朋友們可以參考下。

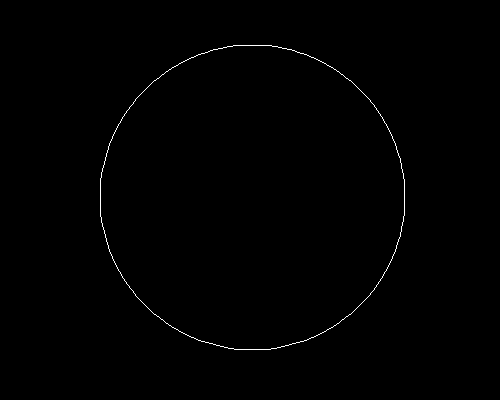

1、畫輪廓。畫外圍輪廓圓,確定整體大小。

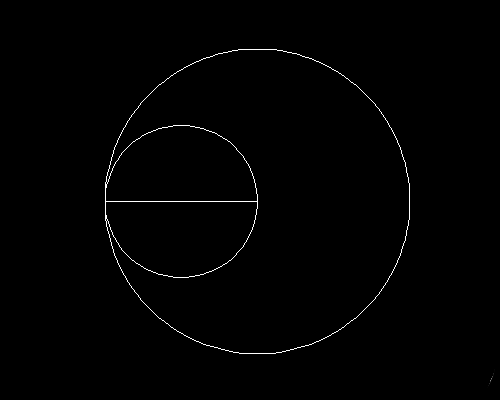

2、畫風火輪大圓。以輪廓圓半徑為直徑,畫小一號的圓,作為風火輪的外部大圓弧。

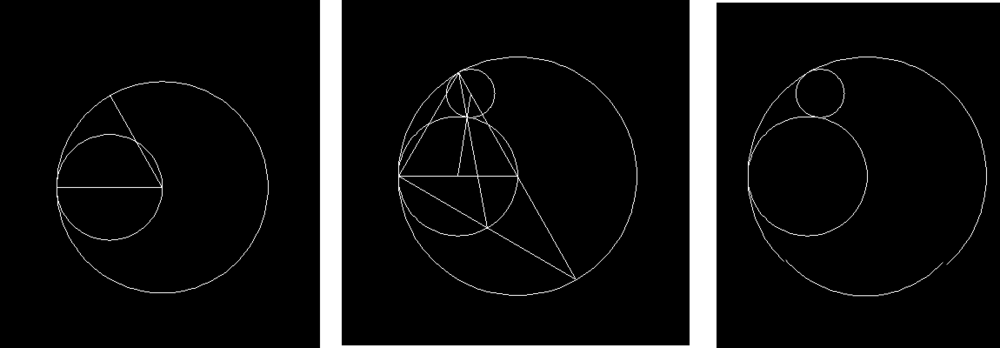

3、畫風火輪小圓。以輪廓圓圓心為起點,做60°方向半徑。畫風火輪小圓,要求與輪廓圓及大圓同時相切。繪圖過程輔助線如圖所示。

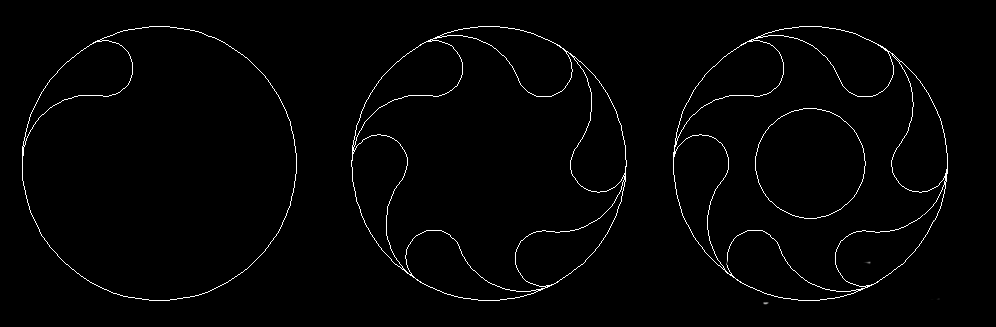

4、修剪、陣列。修剪保留大小圓外側部分,圓周陣列6個。添加中心圓,基本繪圖就完成了。

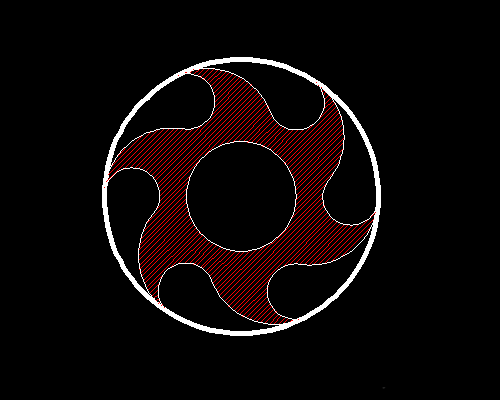

5、渲染效果。填充,上色,輪廓加粗。絢麗的風火輪就完成了。
以上就是cad畫風火輪的教程,希望對大家有所幫助,對其他小技巧感興趣的朋友可以繼續關注常見問題板塊。
