CAD輔助設計CAD中畫螺栓
CAD輔助設計CAD中畫螺栓的方法：螺栓是設計師或者用戶非常常用的部件之一，很多其他的部件都需要用到它來進行一個連接。CAD中螺栓的畫法非常多樣簡單，今天小編將為你介紹一下螺栓的畫法，詳細的步驟如下：
方法/步驟
1、首先，在輔助線的設置中選擇虛線的選項，畫兩條呈十字狀的輔助線，結果顯示如下：

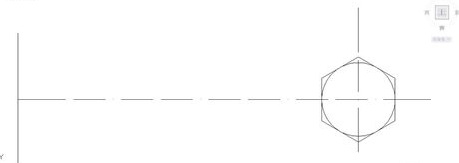

2、輸入快捷鍵C來畫一個圓，以剛剛畫好的輔助線的交點為圓心，接著輸入POL多邊形的快捷鍵，畫一個與圓外切的正六邊形，結果顯示如下：。

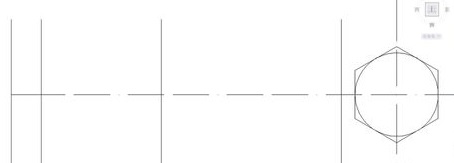

3、輔助線外再畫一條直線，這一條直線要以輔助線的端點為中點，結果顯示如下：

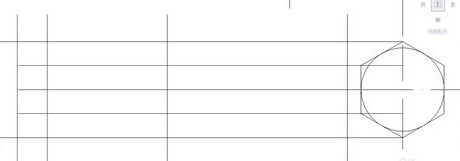

4、輸入快捷鍵O，偏移（向右邊），首先偏移5個單位，選擇剛剛偏移所得到的直線，再進行偏移20個單位，再選擇上一步偏移得到的直線，再偏移30個單位，結果顯示如下：。
5、完成上一步的步驟后，將最外面的這條直線的中點和圓心連接起來，選擇這條直線，輸入快捷鍵O，分別進行向上和向下偏移8個單位，捕捉正六邊形的正上正下兩個點分別向左繪制兩條直線，結果顯示如下：

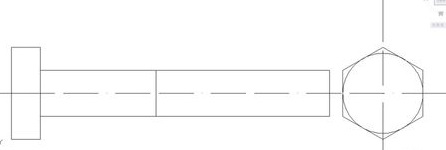

6、輸入快捷鍵TR，對上一步的圖形進行修剪（注意：輸入tr后直接按兩次space鍵，可以刪除多余的線條），最終的效果如下：
以上就是本篇的全部分享了~謝謝你的閱讀和支持！更多內容盡在中望官網！
