CAD制圖的過程中,我們常常會使用一個底圖作為參考,為了更加便捷的使用,今天小編給大家介紹一下插入?yún)⒄請D的方法。



方法/步驟

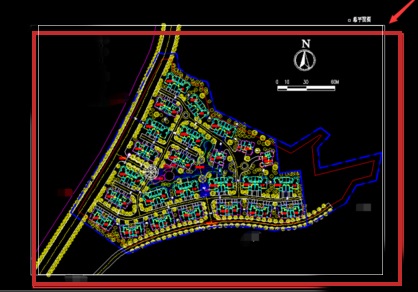

如下圖所示,小編要將下圖作為參照底圖插入到其他CAD圖中




先打開要插入?yún)⒄盏讏D的CAD圖形,在CAD命令上找到插入的選項




選擇插入DWG參照

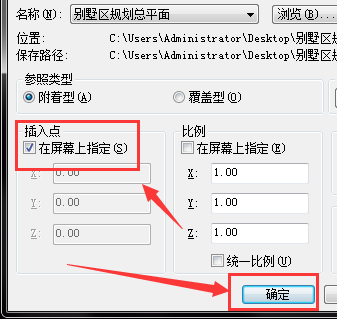

系統彈出對話框,在里面選擇你需要插入的圖形文件。確定。其他設置可根據自己的需要進行選擇




可以看見,CAD出現命令如下

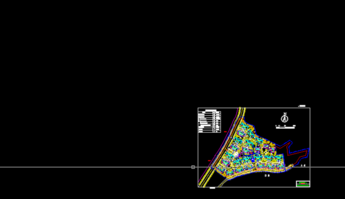

任意點擊CAD畫布的某一處,如果看不到剛剛插入的參照文件,輸入命令Z—空格—A—空格,圖形就會出來了,如圖所示











推薦閱讀:CAD復制快捷鍵

推薦閱讀:CAD打印
