有時候我們?cè)诰庉媤ord文檔的時候，需要導入CAD圖紙，那么如何操作呢？
接下來就給大家介紹一下具體操作方法。

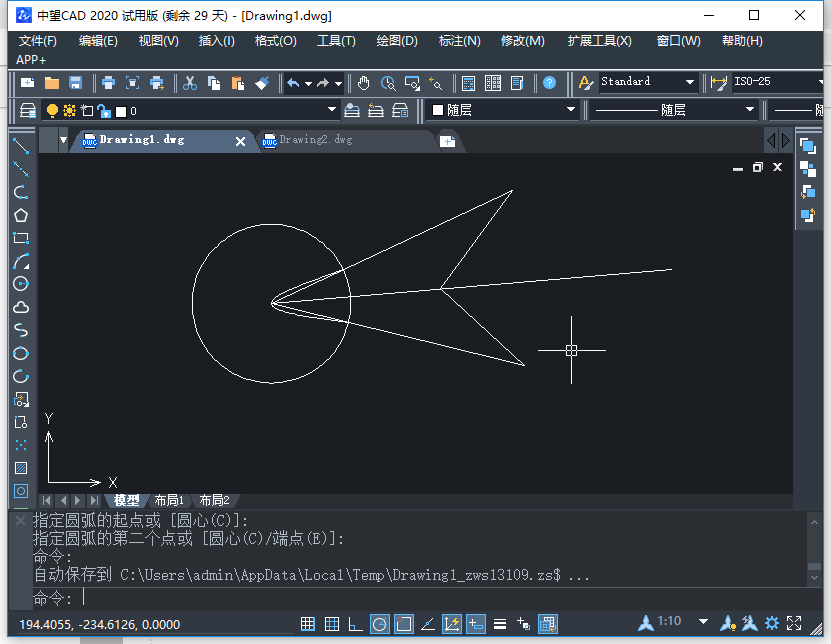

1、 打開中望CAD軟件，打開需要導入word文檔的圖紙

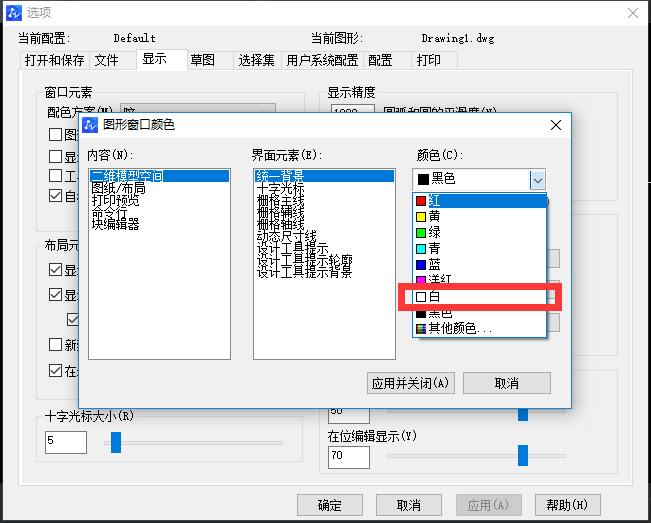

2、 為了方便在WORD文檔中設置白底黑線的圖形文件，我們要先把背景設置為白色：右鍵單擊-選項-顯示-顏色-選擇白色，點擊“應用并關閉”，背景色即顯示為白色

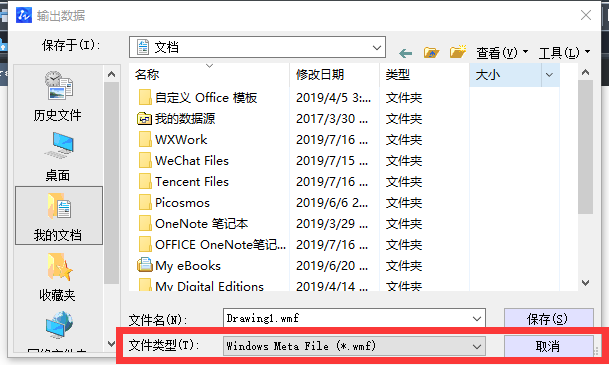

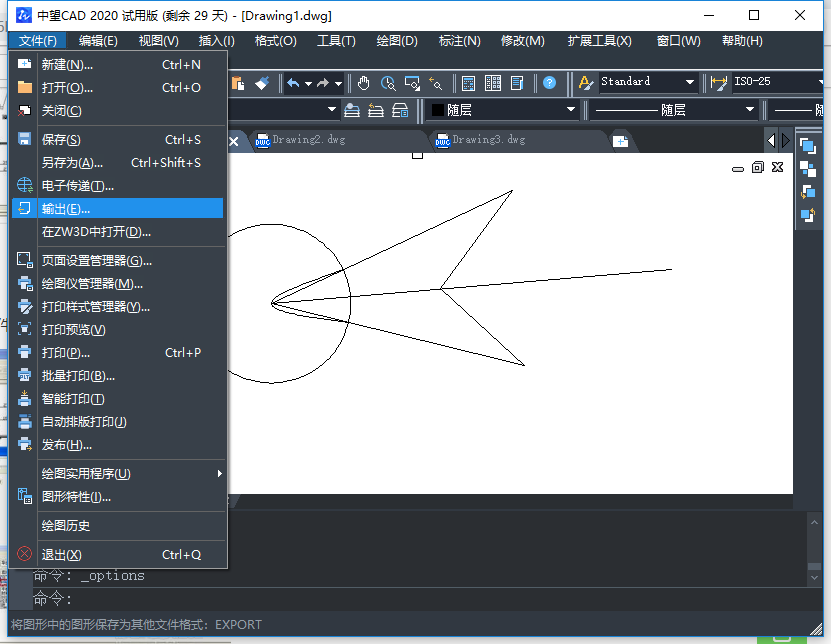

3、 點擊左上角“文件”-“輸出”，在彈出對話框選擇文件類型為（*wmf）,點擊保存

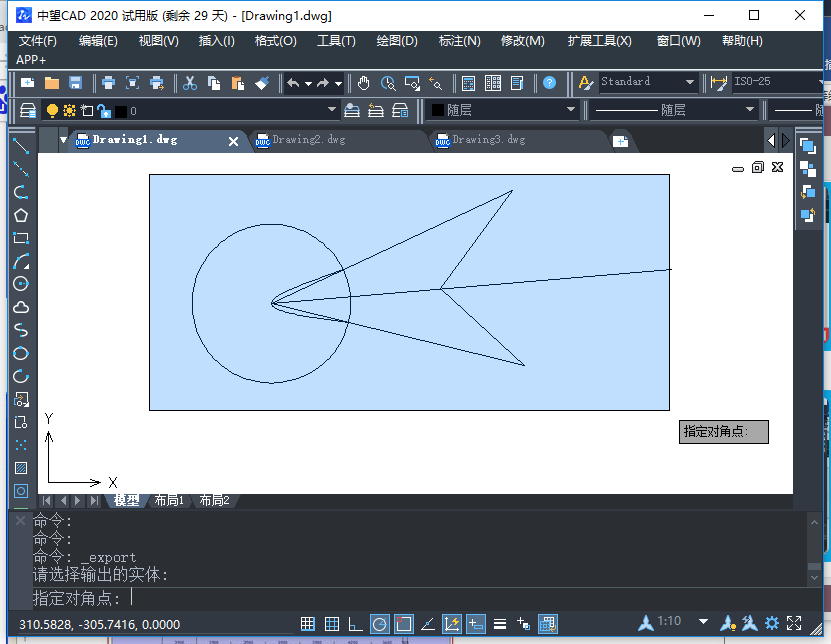

4、 此時鼠標變?yōu)榉叫喂鈽?biāo)，框選出要導入word文件中的區域，按回車鍵

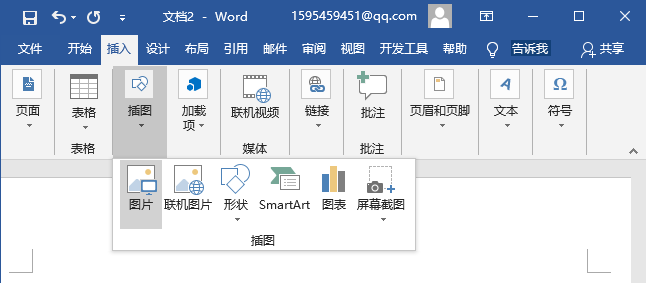

5、 打開word文檔，左上角“插入-插圖-圖片“
6、 然后選擇要導入保存的CAD圖形文件，點擊“插入“即可。
