在CAD的使用中，軟件是不帶圖框的？那我們?nèi)绾尾拍芾L制出標準的圖框呢？
下面跟著小編來看看繪制標準圖框的方法吧
1、首先，大家打開中望CAD軟件
2、點擊“繪圖”-“矩形”的按鈕，或者在命令行里輸入REC，根據命令行出現的相應指示繪制出一個矩形。這里，小編以A3圖框的尺寸為例，繪制了一個長420，寬297的矩形

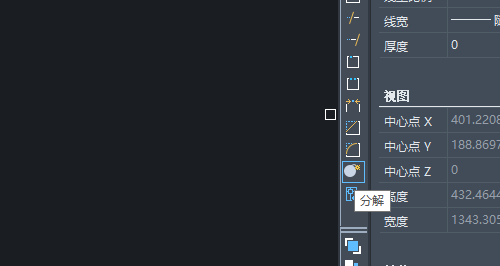

3、點擊CAD軟件界面右側的“分解”按鈕，把此矩形分解

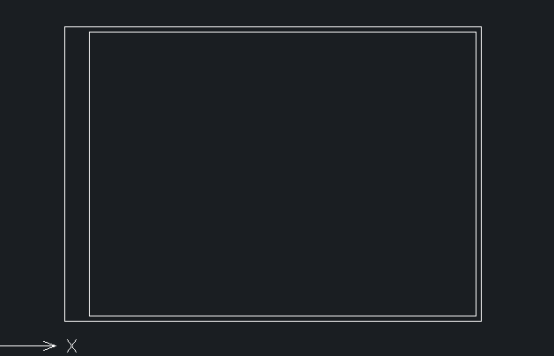

4、根據標準的預留裝訂線，我們運用偏移命令，在命令行里輸入O，把矩形的四邊分別向里面偏移，其中左邊框偏移25，剩下的邊框偏移5

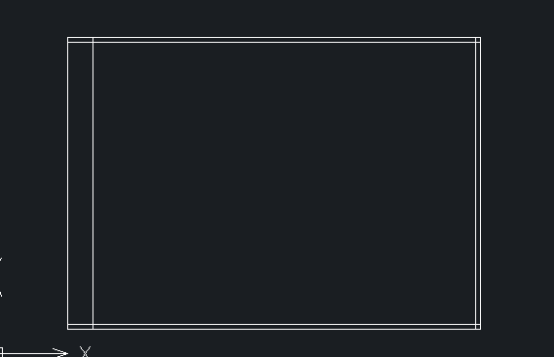

5、再使用修剪的命令，剪掉多余的邊線 ，標準的圖框就繪制完成了
6、然后大家可以按照自己的需要設置標題欄了
