使用CAD軟件,如何繪制出空心的圓柱體呢?
快跟著小編一起來學習一下吧
1、首先,大家打開中望CAD軟件

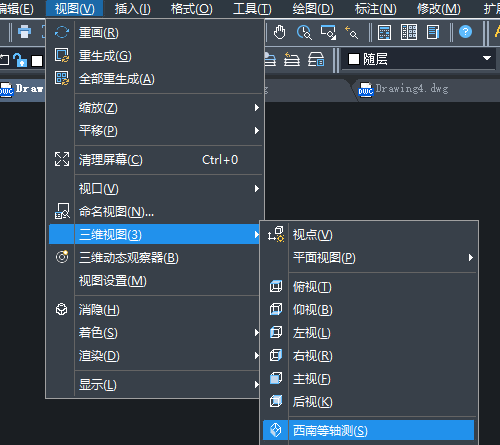

2、點擊“視圖”-“三維視圖”-“西南等軸測”按鈕,進入到三維狀態里

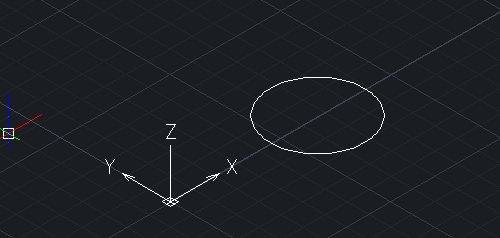

3、點擊CAD軟件界面左方工具欄中的“圓”按鈕,繪制一個圓出來

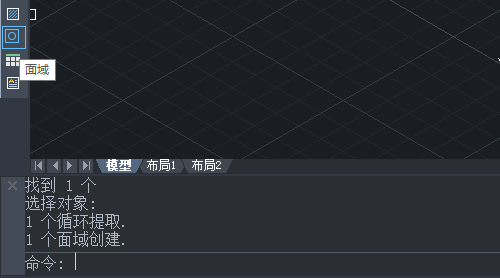

4、點擊界面左方工具欄中的“面域”按鈕,根據提示選定圓,再按回車鍵

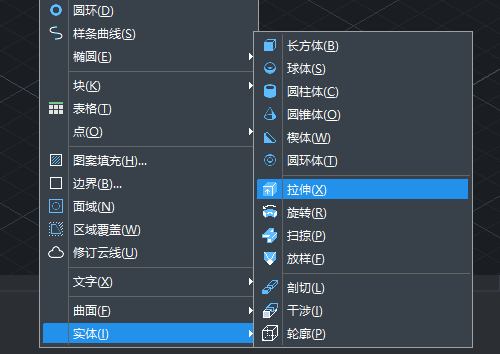

5、點擊“繪圖”-“實體”-“拉伸”按鈕,以一定高度拉伸該圓

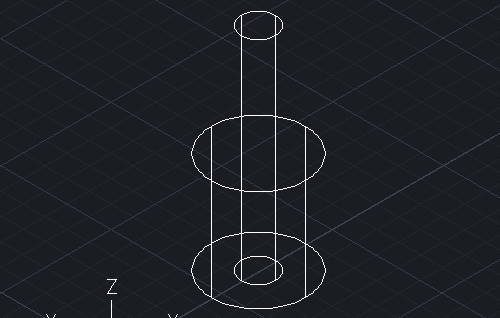

6、以同樣的操作方式再繪制一個更高的立體小圓柱,如下圖所示
7、在CAD軟件的命令區里輸入SUBTRACT,根據命令行出現的指示進行差集操作。從大圓柱里減去小圓柱

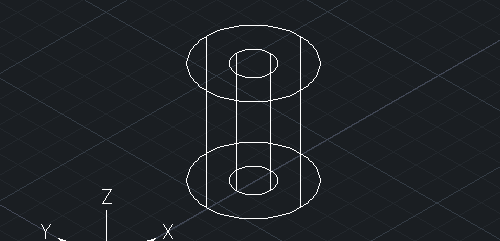

8、執行結果如下圖所示
9、在命令行里輸入SHA,根據命令行出現的指示選擇F

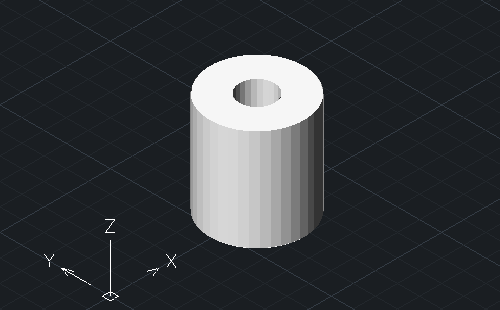

10、這樣,一個空心的圓柱體就產生了
