CAD是設計人員的重要設計軟件,我們常常要使用CAD繪制出多個不同圖層的圖形,那大家知道該如何置頂某個圖層嗎?
今天小編就為大家?guī)?lái)置頂圖層的方法步驟

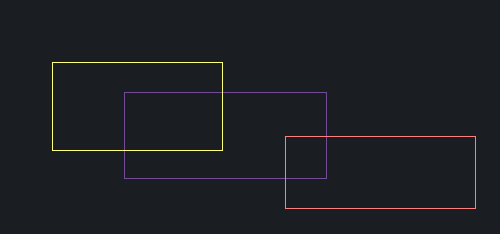

1、首先,大家先打開中望CAD軟件,打開所需要進行置頂圖層操作的圖紙文件,這里,紫色的矩形是處在最底層的位置
2、在命令行中輸入DR命令,按回車鍵進行確認
3、根據命令行出現的指令完成相應的操作

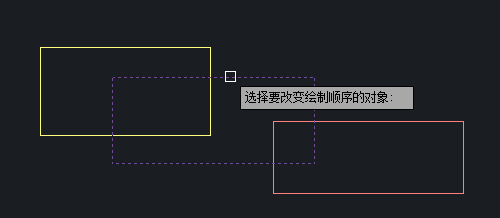

4、我們選定需要置頂?shù)膱D層對象,比如選擇紫色的矩形,按回車鍵確認
5、我們?cè)俑鶕?jù)CAD軟件命令行出現的指示改變對象的順序,這里我們選擇最前,輸入F

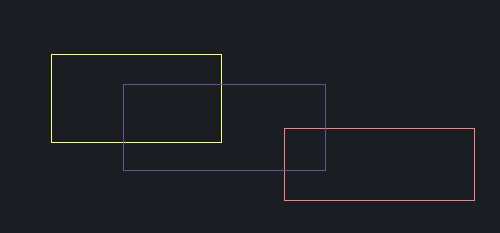

6、這樣,我們就順利置頂了紫色的圖層對象了
