今天我們來做一道練習題,利用陣列命令繪制如圖所示的帶角度的矩形陣列。大家可以先動手畫一畫,小編下面介紹其中一種繪制方法。


 1、 首先,大家打開中望CAD軟件

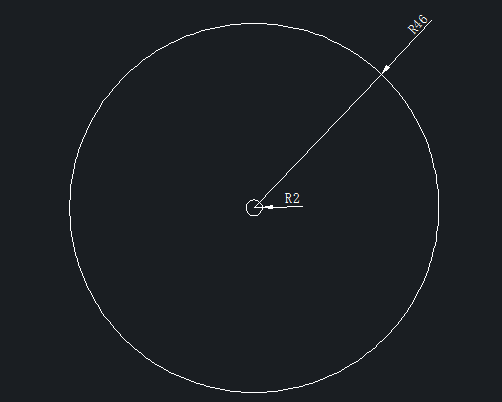

 2、 在繪圖區域選擇合適的一點為圓心,繪制半徑為46和2的圓

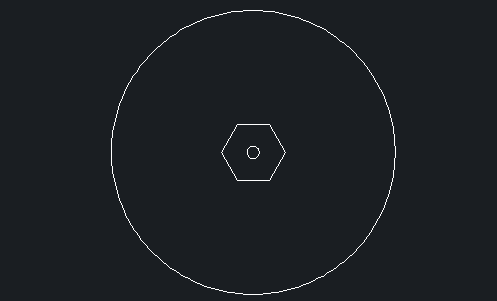

 3、 點擊【繪圖】-【多邊形】按鈕,繪制一個正六邊形,繪制六邊形時選擇外切于圓,圓的半徑為9

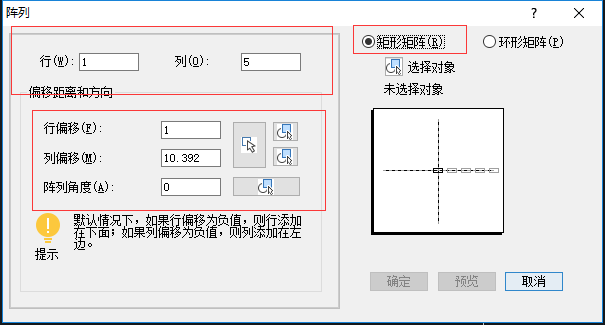

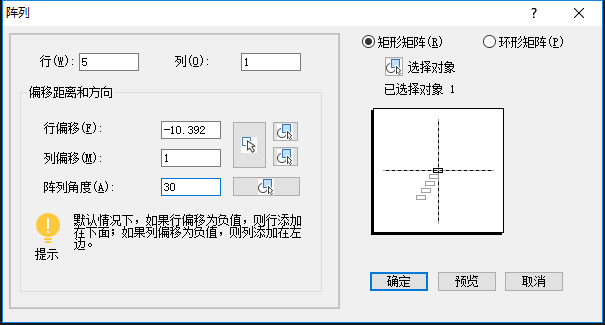

 4、 在繪圖區域輸入ARRAY命令,打開如圖所示的陣列對話框

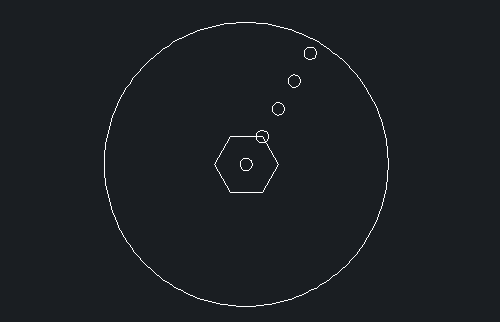

 5、 在陣列對話框選擇矩形矩陣,然后選擇直徑為4的圓為陣列對象,其他設置如上圖所示,繪制出如圖所示的矩形陣列

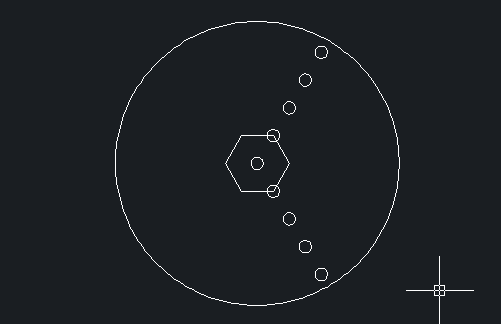

 6、 再次執行陣列ARRAY命令,陣列相關數據設置以及結果如圖

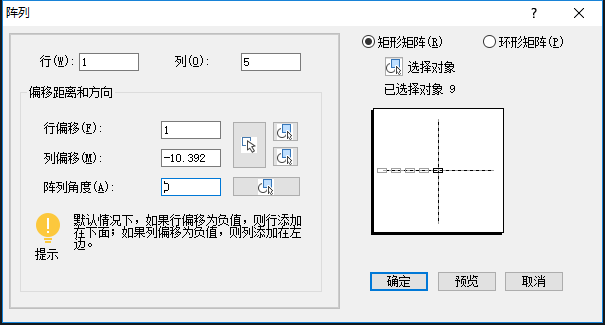

 7、 操作同上,相關設置如下:

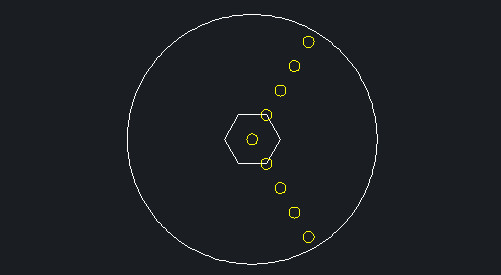

 8、 此時選擇的陣列對象如圖中黃色部分所示

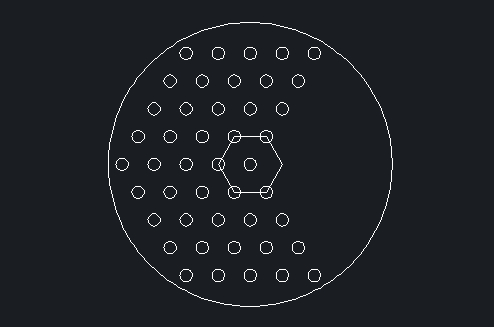

 9、 繪制結果如圖

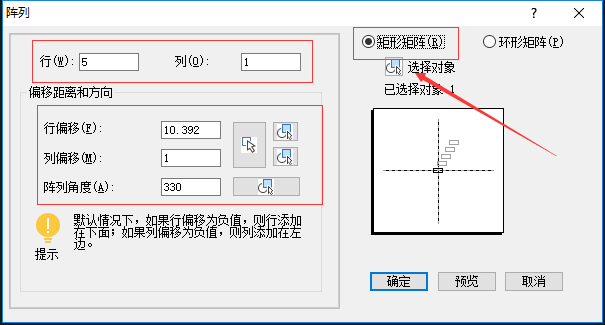

 10、 操作同上,相關設置如下:

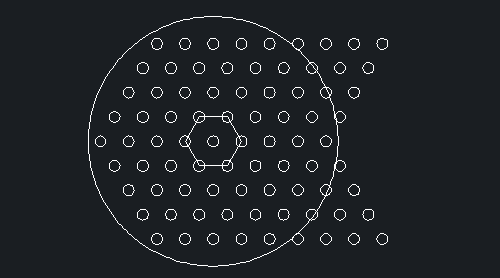

 11、 此時選擇的陣列對象跟第8個步驟相同,繪制結果如下:

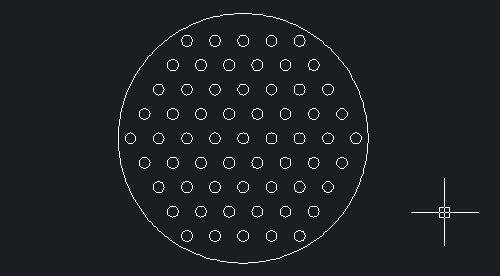

 12、 刪除多余的圖形,得到下圖:


 13、 最后給圖形標注,即可在CAD中完成帶角度的矩形陣列的圖形繪制
