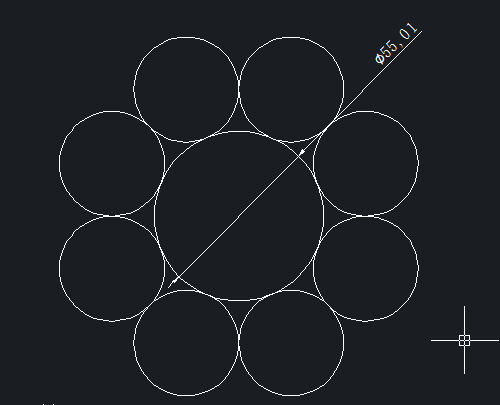

如圖所示,繪制如下要求的圖形:大圓直徑為40,外面包圍兩兩相切的八個小圓。
一般來說,在實際運用中,用CAD繪制圖形都需要繪制一定的輔助線,本題也不例外。大家可以先自己動手畫一畫,想一想借助什么圖形來繪制。下面小編就來介紹一下具體的繪制方法。
1、 首先, 大家打開中望CAD軟件

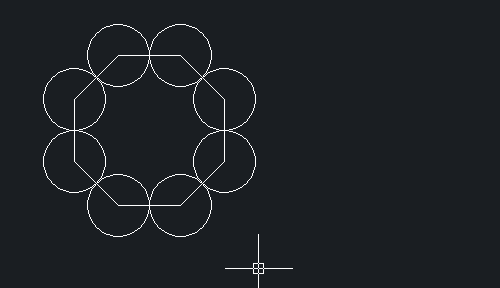

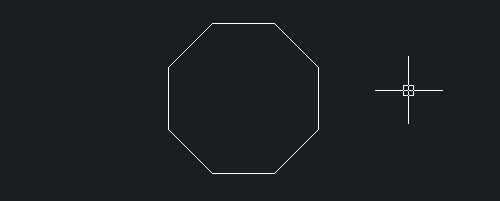

2、 觀察結果圖,外面的小圓半徑兩兩相連的話是一個正八邊形,因此我們考慮借助正八邊形來繪制圖形。在CAD繪圖區域任一位置繪制一個正八邊形

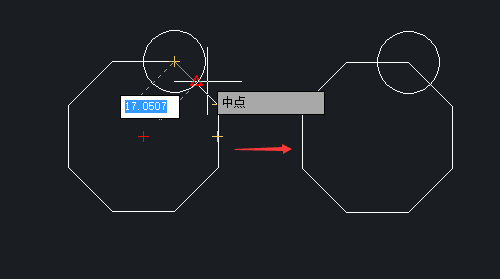

3、 點擊【繪圖】-【圓】命令,以八邊形的其中一個角點為圓心,八邊形邊長度的一半為半徑繪制一個圓

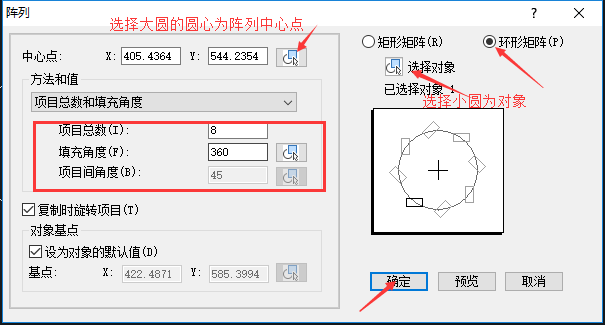

4、 點擊【修改】-【陣列】按鈕,打開如圖所示對話框,相關設置如圖:
5、 點擊“確定”,即可得到下圖

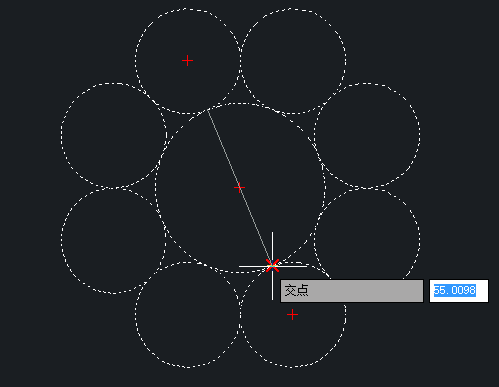

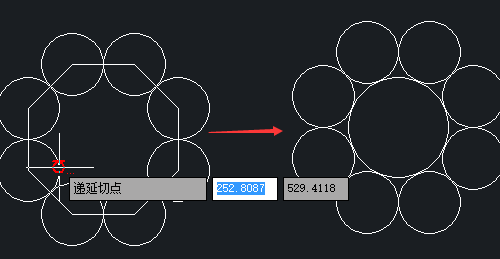

6、 點擊【繪圖】-【圓】-【相切、相切、相切】按鈕,繪制相切于小圓內部的一個圓;同時刪除輔助線
7、 標注大圓,可以發現,此時大圓的直徑并不是40

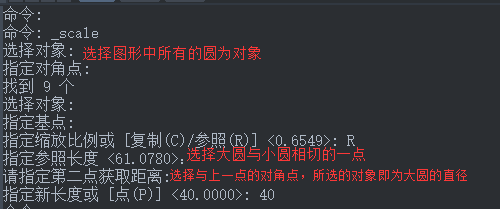

8、 點擊【修改】-【縮放】按鈕,命令窗口顯示操作如下:
9、 在使用縮放命令時,指定參照長度的步驟如圖:

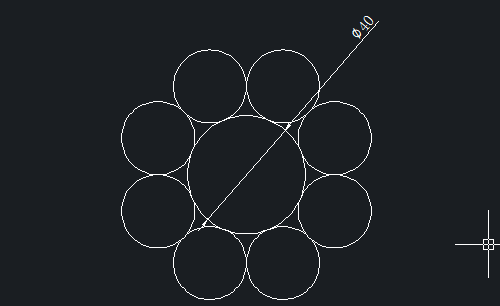

10、 最后在CAD中就畫出了按要求所示的圖形
