今天小編來介紹一下怎么在三維環境下繪制花盆。下面請看具體的操作步驟：
1、 首先，大家打開中望CAD軟件

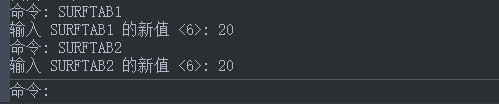

2、 在命令欄輸入SURFTAB1和SURFTAB2，設置曲面的線框密度為20

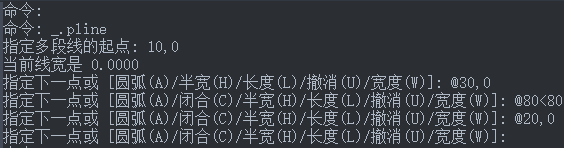

3、 點擊【繪圖】-【多線段】按鈕，繪制花盆的輪廓線，命令欄顯示操作如下：

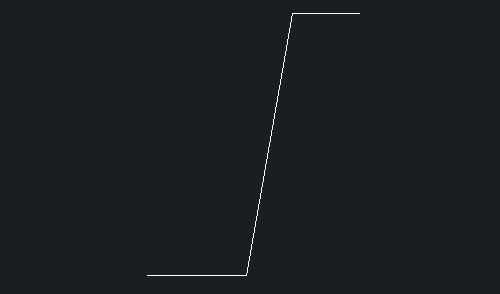

4、 繪制的多線段如圖所示

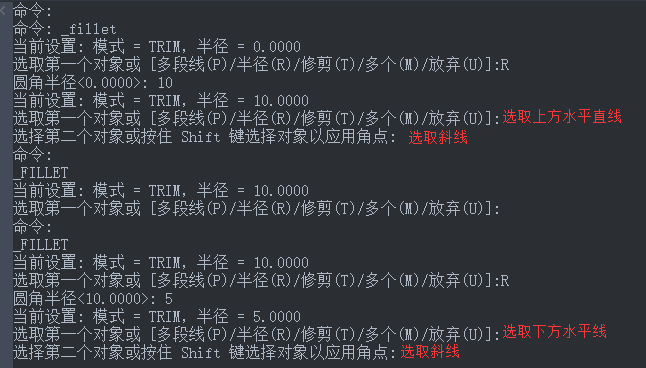

5、 點擊【修改】-【圓角】命令，對花盆輪廓線進行圓角處理，命令欄顯示操作如下：

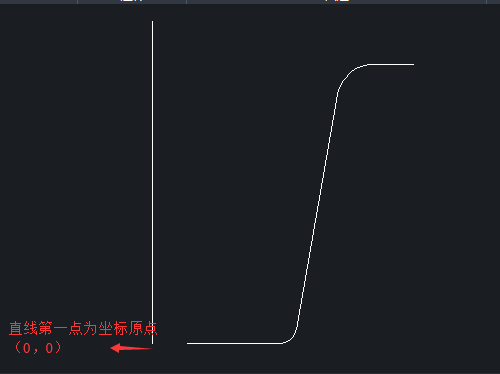

6、 點擊【繪圖】-【直線】按鈕，以坐標原點為起點，繪制一條長度合適的豎直直線
7、 在命令欄輸入RESURF，執行旋轉網格命令，命令欄顯示操作如下：

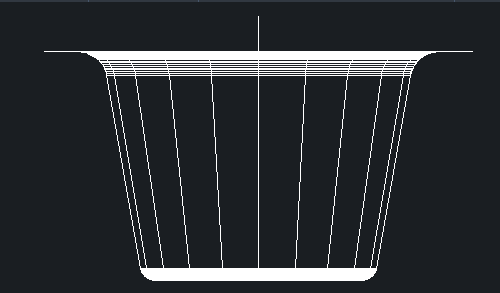

8、 在 CAD中執行上述操作后得到下圖：

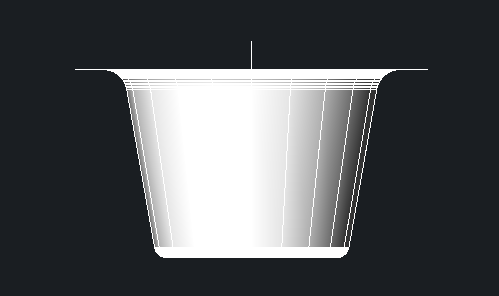

9、 將視覺樣式切換為帶邊框體著色，效果如圖：
