本節我們將以繪制鍋蓋主體為例，學習三維繪圖中如何繪制傾斜面，下面是具體的操作步驟：
1、 首先，大家打開中望CAD軟件
2、 點擊【視圖】-【西南等軸測】按鈕，將視圖模式切換到西南等軸測

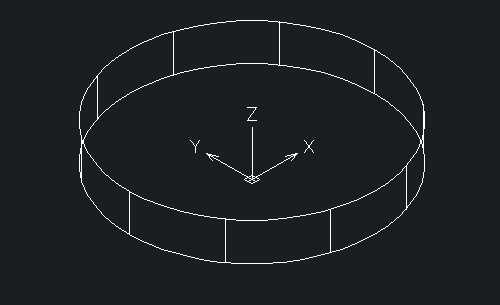

3、 點擊【實體】-【圓柱體】按鈕，繪制圓柱體。其底面圓心坐標為（0，0，0），底面直徑為121，高度為5.5

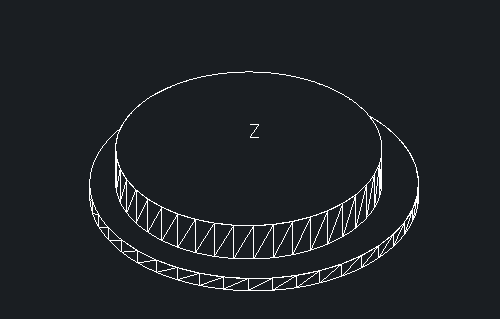

4、 重復執行【圓柱體】命令，繪制一個底面圓心坐標為（0，0，5.5），底面半徑為49，高度為15的圓柱體，消隱后效果如圖

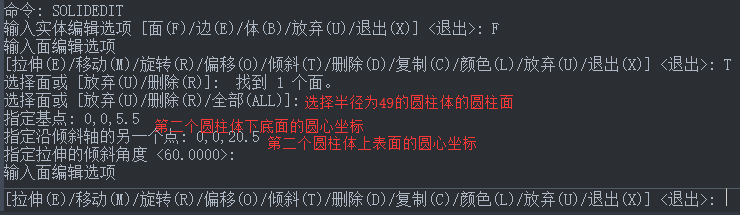

5、 在命令窗口輸入SOLIDEDIT，執行實體編輯命令，命令欄顯示操作如下：

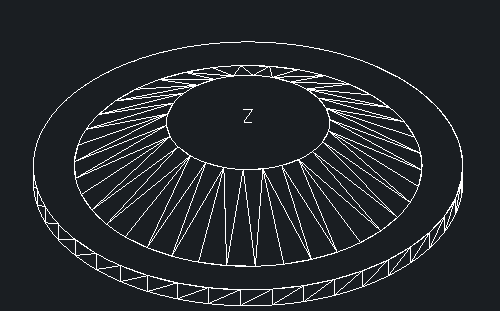

6、 完場上述操作后得到下圖

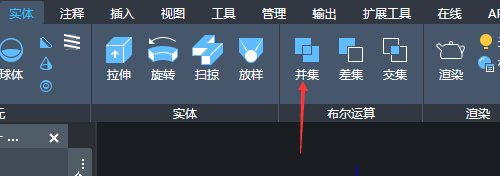

7、 點擊【實體】-【布爾運算】-【并集】按鈕，對兩個圓柱體進行并集處理

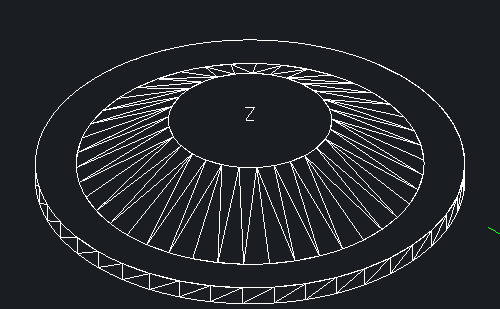

8、 最后在CAD中鍋蓋主體就繪制好了
