CAD在繪圖方面有著非常廣闊的運用，很大程度上降低了手工繪圖的誤差和難度。今天我們就來做一個小小的實驗，學習下怎么用CAD繪制一個環形圖形。

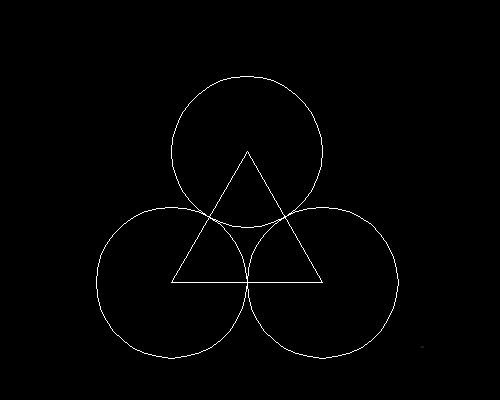

1.第一步，畫三個兩兩相切的等徑圓形，半徑設為25；再繪制三條直線分別穿過圓心，組成一個等邊三角形。

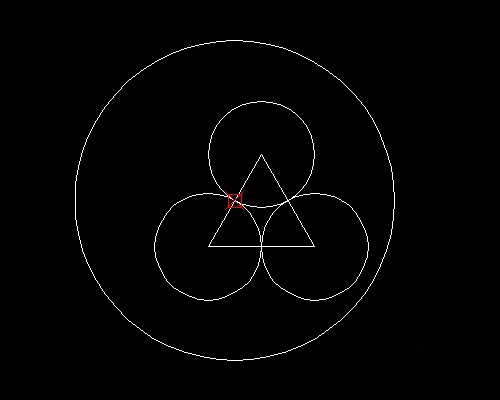

2.選取等邊三角形左側邊的中點為新的圓心，繪制一個半徑為75的圓形。

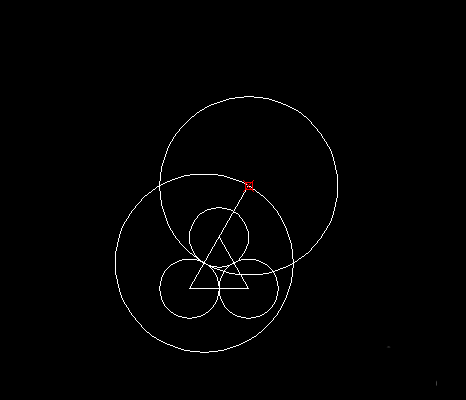

3.選取三角形任意一邊做延長線與大圓相交于一點，并以此交點為圓心繪制半徑同為75的圓形。此時會發現大圓與兩個小的圓形相切。

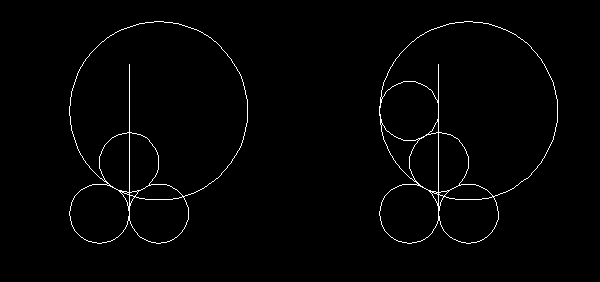

4.如下圖刪除不再需要的直線及圓（避免影響作圖），過位于上方的小圓的圓心且與另外兩個小圓相切的位置做三個小圓的中軸線。完成后再執行相切、相切、半徑命令，繪制一個半徑同為25的小圓同時與中軸線和大圓相切。

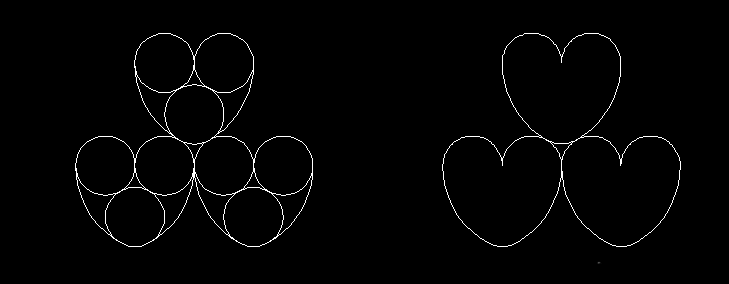

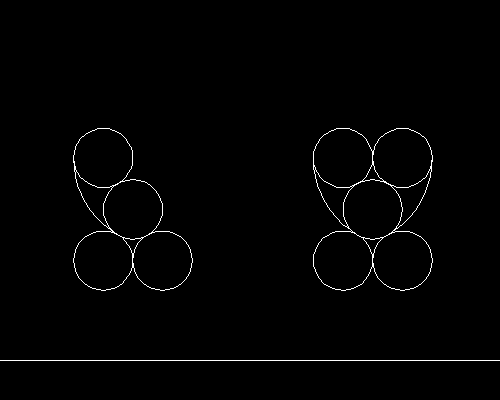

5.對圓弧進行裁剪，刪除不必要部分，只保留四個小圓和大圓的切線弧部分。以前面繪制的中軸線為對稱中心，將上半部分進行鏡像處理，具體效果如下圖所示。

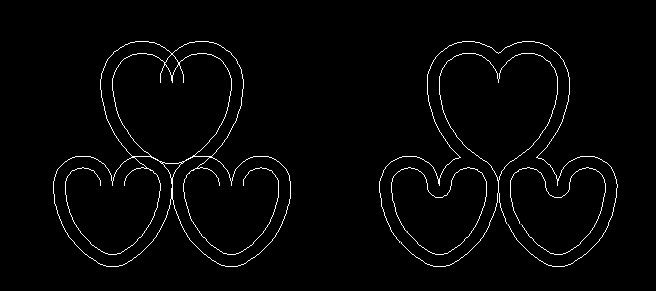

6.現在我們就會發現圖形已經大致呈現出我們想要的心形效果了。將上半部分的心形雛形復制到下方的兩個小圓位置，就可以得到粗略的三個心形啦。對多余的線條進行裁剪，便可以得到下圖右側效果圖形。

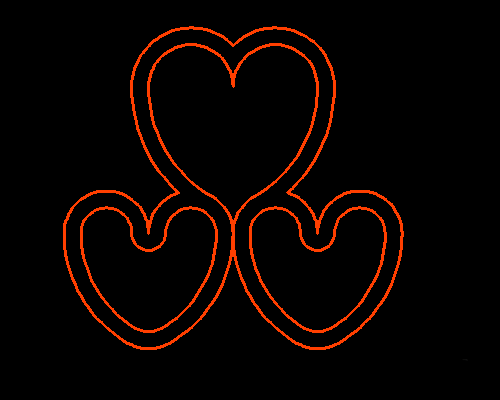

7.在上面的基礎上分別對上下方的心形以10為距進行向外和向內偏移，再進行適當?shù)男薷暮筒眉艟涂梢缘玫较嗷ミB通的三個心形啦。
