CAD在機械制圖方面有著非常廣泛的應用,在繪制零件等器械上十分便利。今天我們就來學習下怎么用CAD繪制零件平面圖吧!

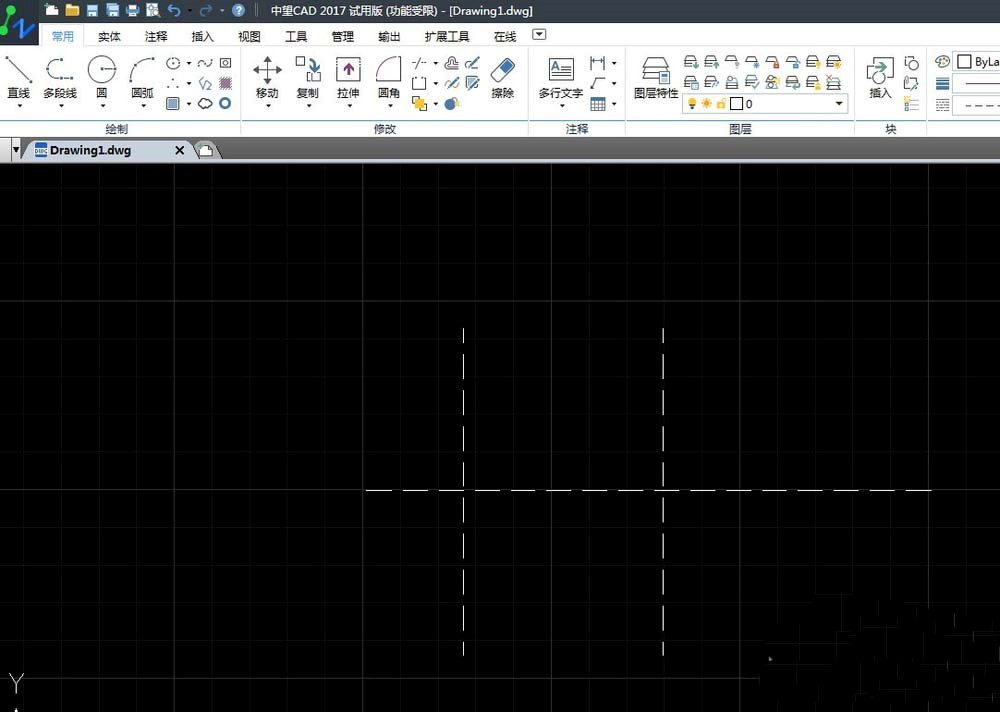

1.打開CAD軟件,先用虛線繪制中心線,虛線中心點與中心點的距離可以自由設置,這里取53mm.

怎么用CAD繪制機械零件平面圖?

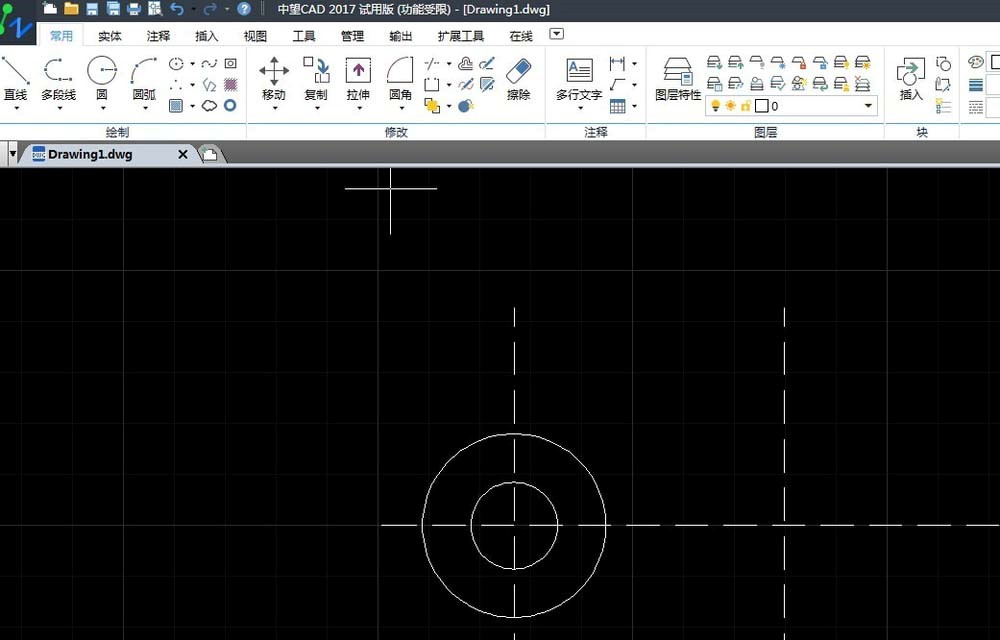

2.開始繪制零件圖形。以左邊的中心點為圓心,分別選擇直徑17、36繪制兩個同心大圓。

怎么用CAD繪制機械零件平面圖?

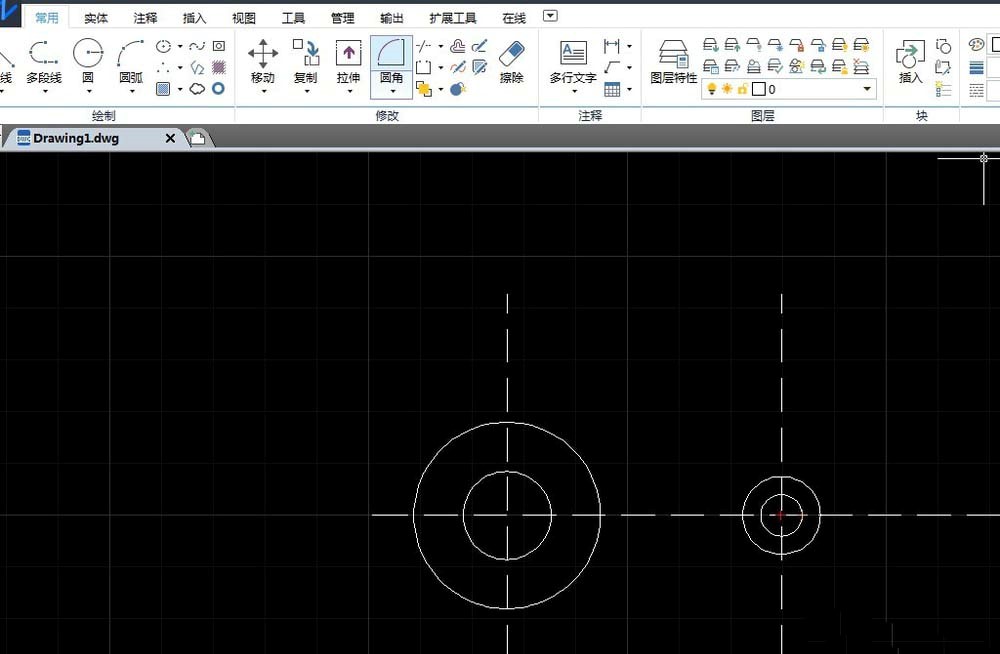

3.以右邊的中心點為圓心,選取直徑8、15繪制同心的兩個小圓。

怎么用CAD繪制機械零件平面圖?

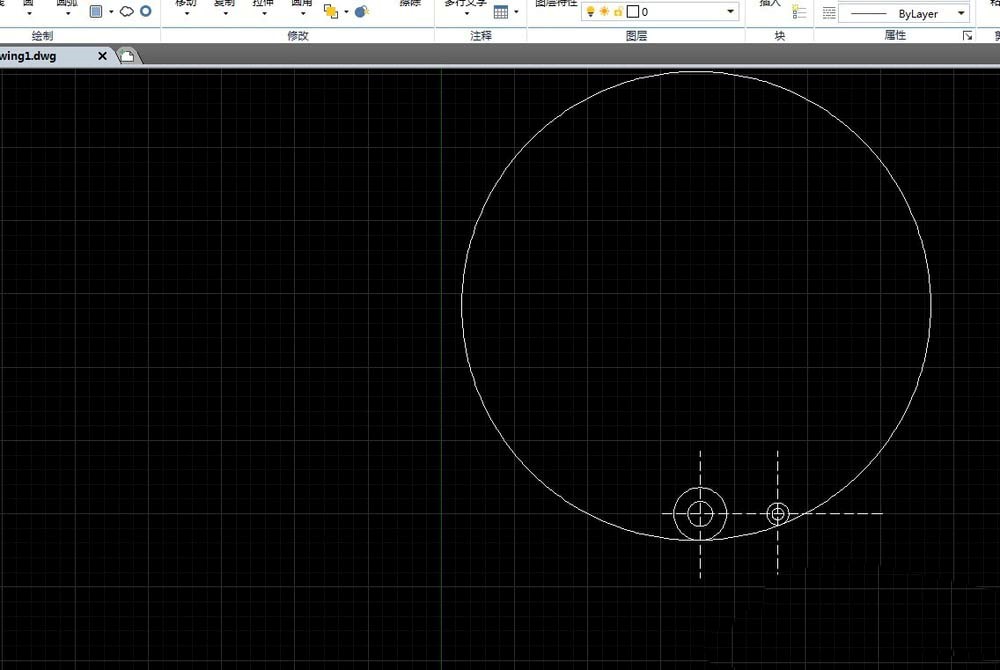

4.為了把大圓和小圓連接起來,這邊要先畫一個半徑為160的外切的大圓,具體效果如下圖所示。

怎么用CAD繪制機械零件平面圖?

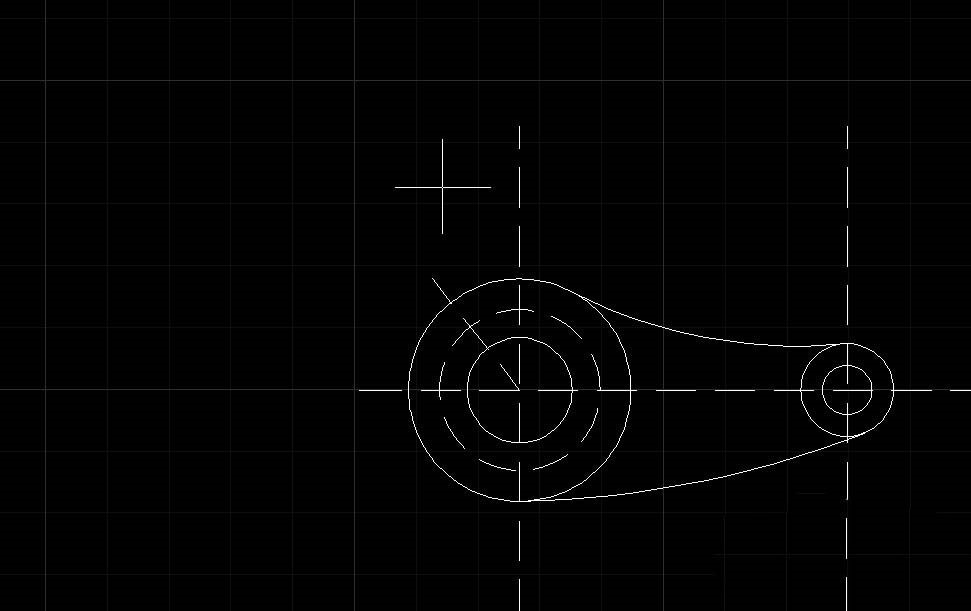

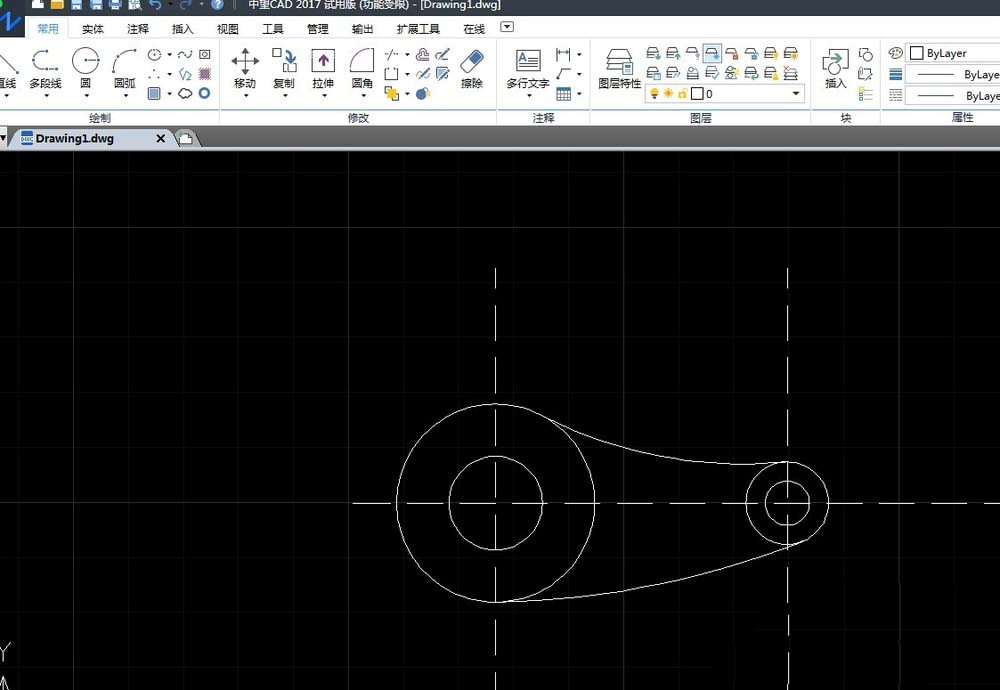

5.根據(jù)需要裁剪去不需要的部分,得到下圖圖形。

怎么用CAD繪制機械零件平面圖?

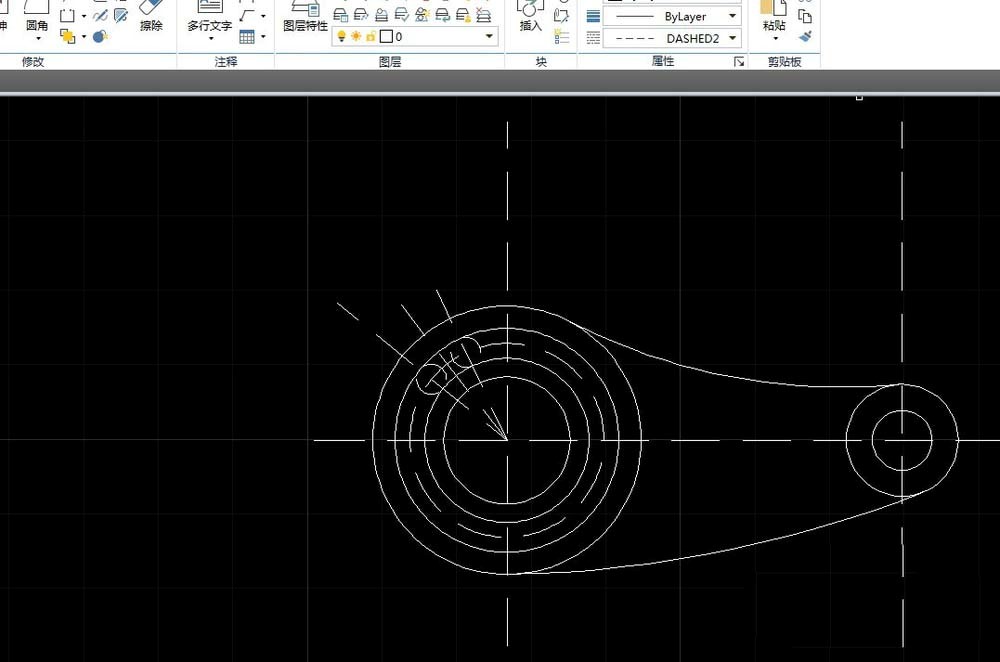

6. 然后我們再繪制一條128度的直線,115度的直線,一條141度的直線,找到中間孔的中心點,畫一個R11的圓,R15的圓,找到兩個邊,然后繪制兩邊的圓圓

怎么用CAD繪制機械零件平面圖?



怎么用CAD繪制機械零件平面圖?

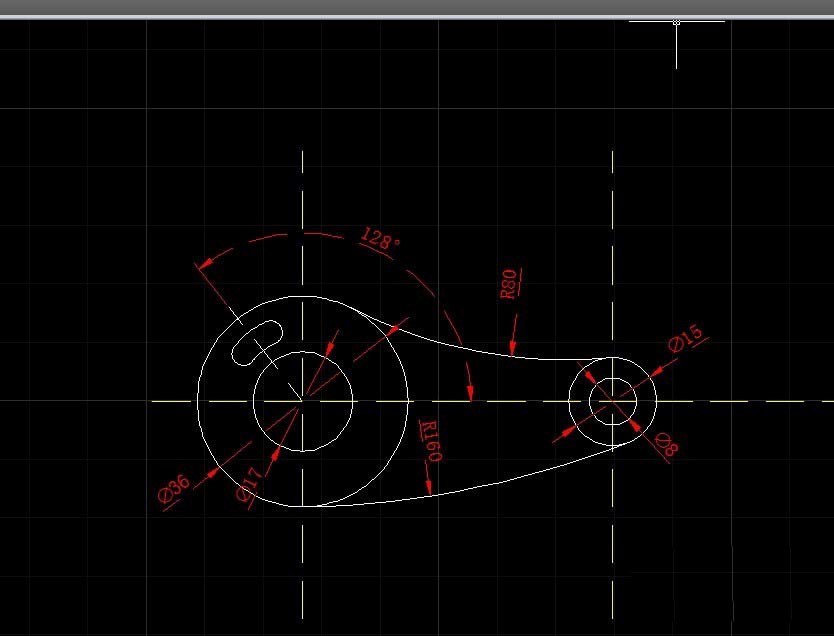

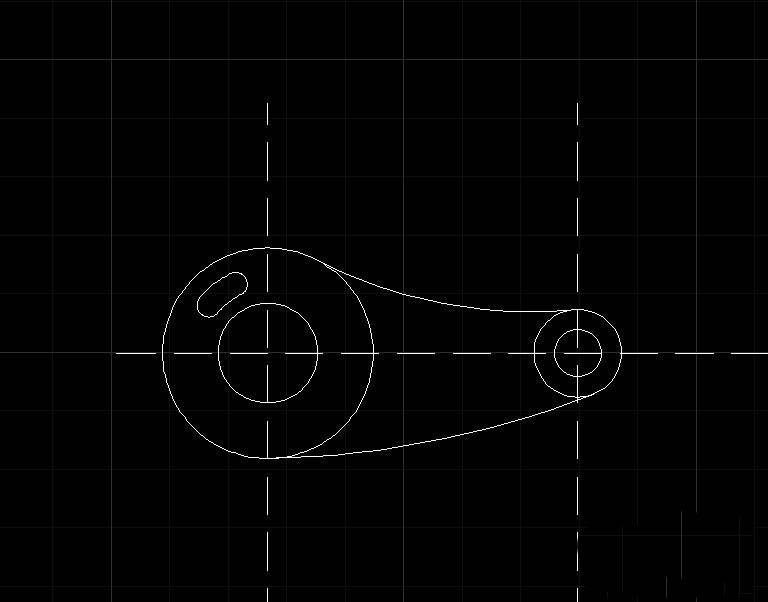

7.再次使用裁剪工具將不需要的部分去除掉,得到下面的最終效果。

怎么用CAD繪制機械零件平面圖?

怎么用CAD繪制機械零件平面圖?

怎么樣?是不是很酷呢?趕緊動手來試試吧~
