CAD中文字被填充圖案覆蓋了怎么辦?
在CAD制圖操作中我們常常會碰到需要利用文字進行注釋的情況,而為了美觀還可能會為文字添加填充背景。但是有時候就會發現文字被填充圖層覆蓋住了:
只有當全選中填充矩形的時候,才能看得見文字;這種時候該怎么辦呢?
用過Photoshop的小伙伴就知道只要修改圖層位置就能控制文字顯示了,那CAD是不是也是這樣呢?答案是肯定的。下面就來學習下具體解決辦法吧!
方法一:調整圖層位置
單擊鼠標右鍵,任意選擇讓填充圖層后置或者另文字圖層前置;
方法二:調整填充位置

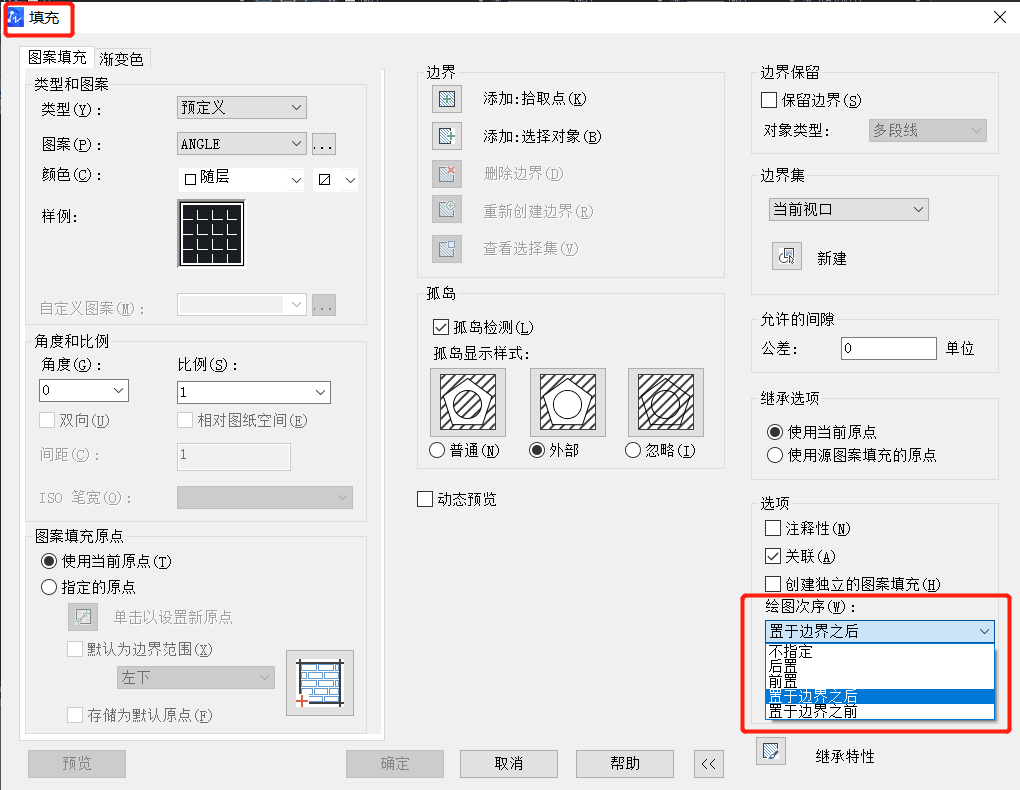

選擇“工具”菜單欄,選擇“圖案填充”,更改“繪圖次序”。
操作完成后文字就呈現出來啦!
