CAD建模鮮花
鮮花是常見的東西,想用CAD來建模鮮花嗎?以下CAD建模鮮花的一些方法,由于鮮花的形狀各異,大小不同,如果沒有規定的尺寸,難以繪制的話,可以按照我的尺寸去繪制。
具體步驟如下:

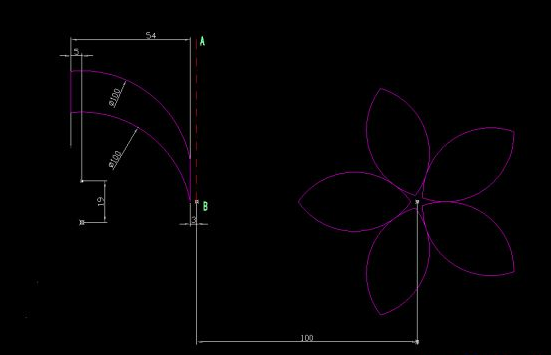

步驟一:在前視圖中繪制如下二維線框,進行TR(修剪),J(合并)后

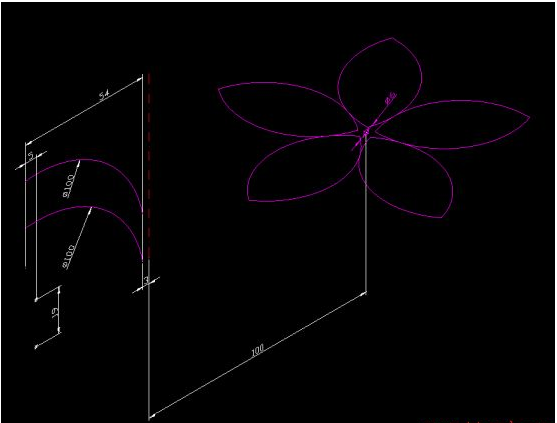

步驟二:3R(旋轉),如圖所示旋轉90°

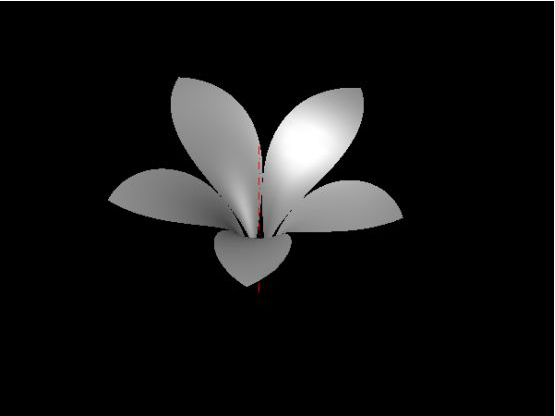

步驟三:REV(旋轉) 選擇左二維線框進行旋轉,EXT(拉伸)右二維圖形,并且按照圖中數據移動100mm,IN(交集),SOLIDEDIT(復制面命令) 選擇上表面,復制出來。

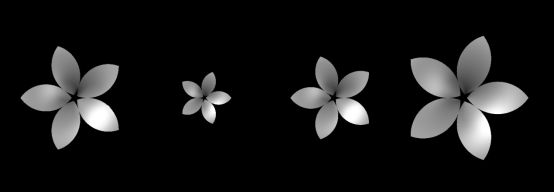

步驟四:CO(復制) 復制三分出來,并且從第二個到第四個分別進行縮放和旋轉,縮放數值分別為0.5,0.8,1.2,旋轉角度為36°,0°,36°。

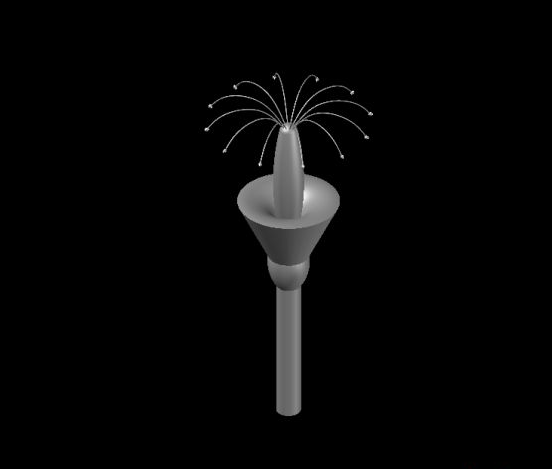

步驟五:將四個花瓣移在一起,并上色,用REV(旋轉),SW(掃掠),SPH(球)繪制三維模型,
AR(陣列) 陣列12個

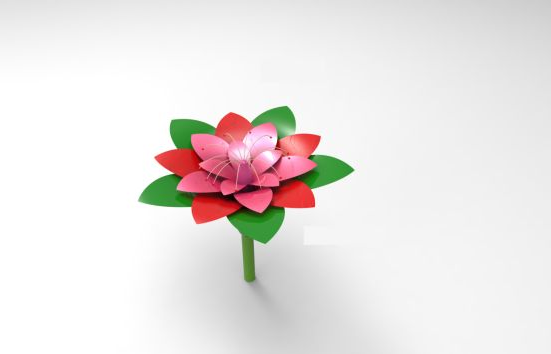

步驟七:與之前繪制的花瓣,用捕捉移動到合適位置,并且上色,一朵簡易的鮮花繪制完成啦,再看看簡單的渲染圖。
