CAD如何用標注圖紙插入沉頭符號
CAD標注圖紙?jiān)趺床迦氤令^符號呢？CAD圖紙中需要添加標注，該怎么添加呢？以下就是CAD圖紙插入標注沉頭符號的教程，希望大家喜歡。

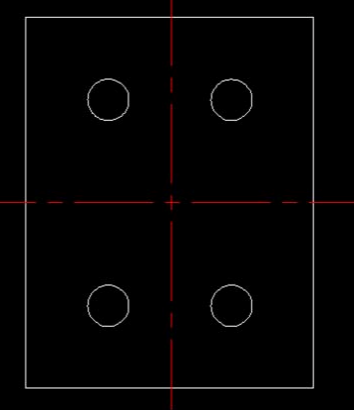

1． 首先，打開CAD軟件，繪制一個圖形出來

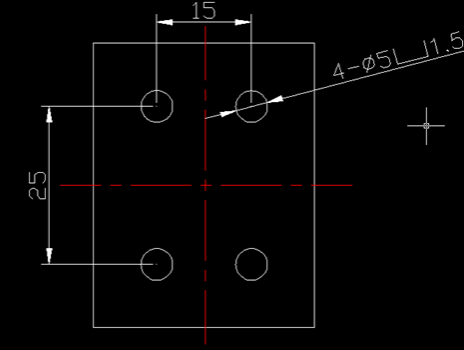

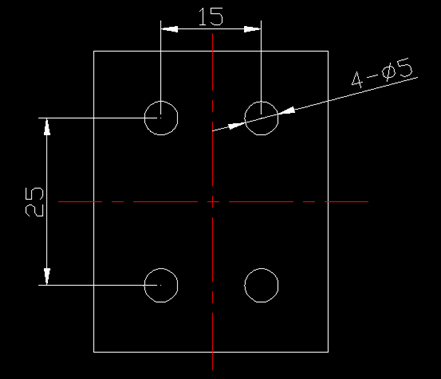

2． 然后標注圖形的尺寸，點擊“編輯標注”，也可以通過輸入命令dimedit來操作，在“標注類型”點擊“新建N”，然后在對話框輸入“v1.5”，沉頭的深度是1.5，選擇“GDT”為字體
3． 最后選擇你所需要的尺寸標注編輯就OK啦！
