CAD中如何快速學會表格的使用方法
隨著CAD的版本不斷地升級,對一些CAD軟件里的操作使用也發生了一些變化,有的步驟簡潔了,有的隱藏了,下文我就給大家介紹在新版本CAD軟件的表格用法。
1.我們?cè)谧霰砀袂?,可以先設置好表格的樣式。

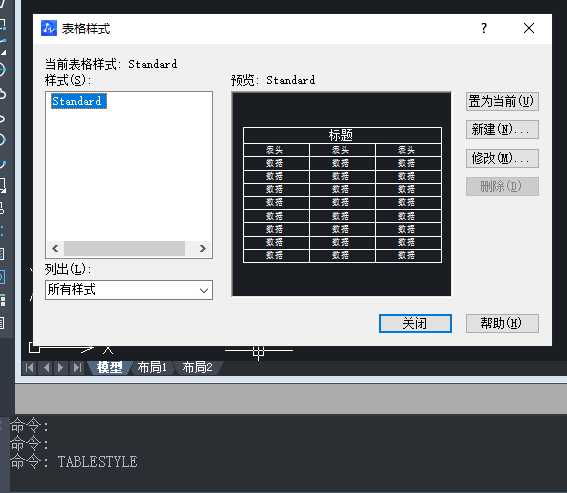

(1)輸入“TABLESTYLE”命令打開設置窗口。
(2)我們也可以點擊界面的“格式”再點擊“表格樣式”打開。

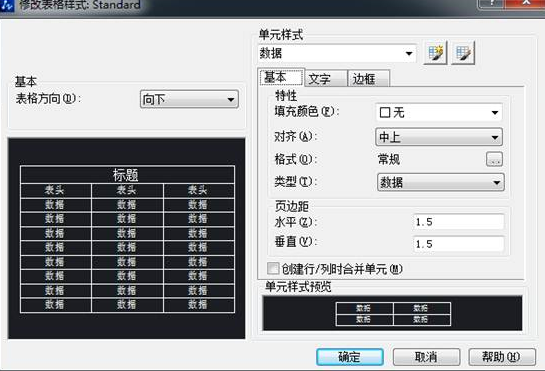

2.在彈出”表格樣式“對話框,可以新建或者修改樣式:例如顏色、文字、邊框、對齊方式等,別忘了“確定”保存。
3.樣式設完了,就可以開工了:

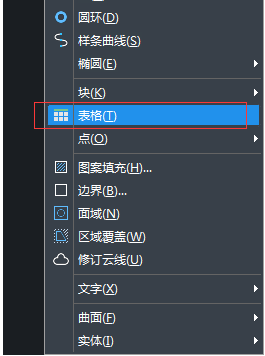

命令行輸入“TABLE”,菜單欄選擇“繪圖——表格”。

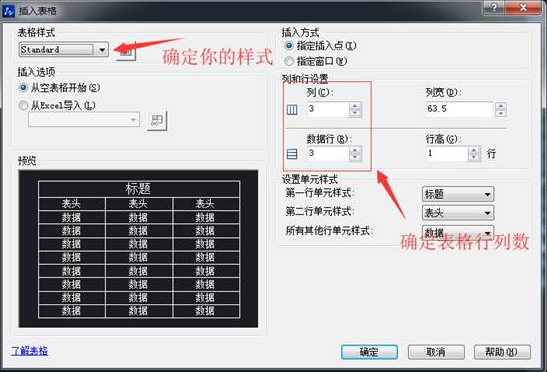

4.在彈出的“插入表格”對話框“,完成以下必備操作步驟:
指定剛才設好的樣式,確定表格的行數和列數,其他的操作選項,例如插入的方式、單元格的樣式,根據需要選擇設定就可以。
5.編輯表內的文字
可以輸入“TABLEEDIT"命令選擇表格。
在相應表格內鼠標雙擊就可以編輯文字啦!
