CAD旋轉參照的方法有哪些?
CAD中的旋轉參照功能是有啥用處小伙伴們知道嗎?就是物體隨意往哪個方向旋轉都是有參照的,即x軸。

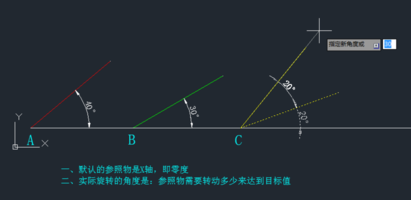

1、方法一:

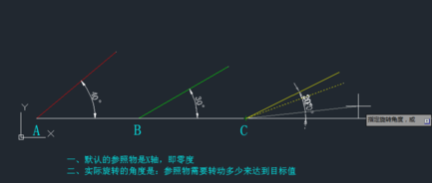

選目標線(黃線),點擊旋轉,選擇基點(黃線C點),點參照(或輸入R),選黃線兩端(以自己為參照),點“點”選項(或輸入P),選綠線兩端(即轉為綠線的角度)

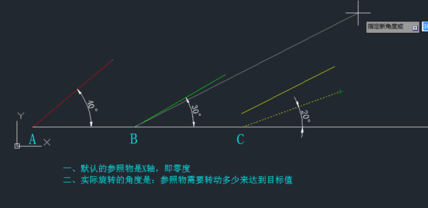

2、方法二:
選目標線(黃線),點擊旋轉,選擇基點(綠線B點),點參照(或輸入R),選黃線兩端(以自己為參照),點綠線另一端,完成。
3、公式如下:
實際旋轉的角度=輸入值-參照線角度+目標線角度
不用參照的情況下,參照線就是X軸,即零度
不用參照的情況下,直接輸入數值,結果=原角度+輸入值
以自己為參照的情況下,結果就直接等于輸入值
