CAD如何把圖形變成塊呢?
我們?cè)谑褂肅AD繪制完圖形時,想要轉換成塊怎么辦?
1.首先,我們打開CAD軟件。

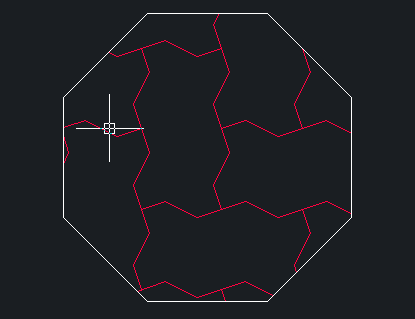

2.插入繪制好的圖形。

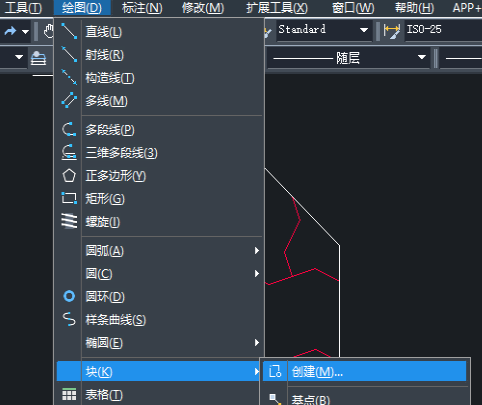

3.我們點擊點擊菜單欄上的“繪圖”再點擊“塊”,點擊“創建”。

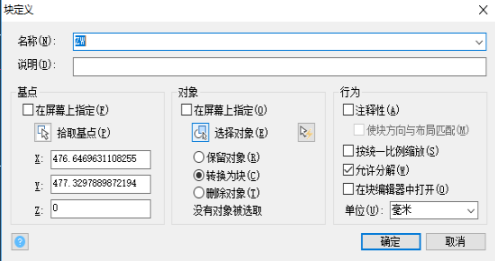

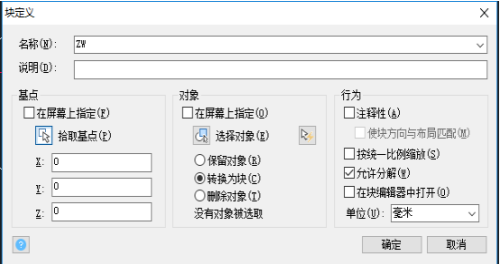

4.在“塊定義”的對話框里,輸入塊的名稱,點擊“拾取點”按鈕 。

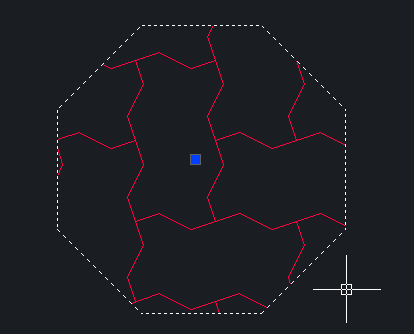

5.我們?cè)趫D形里拾取任意一點,系統會返回到“塊定義” 的對話框,再勾選“選擇對象”和“轉換為塊”的按鈕,然后點擊圖形,再按回車鍵。CAD系統自動返回到“塊定義”的對話框。
6.在“塊定義”的對話框中,我們可以知道我們選擇圖形的數量,確認無誤后,我們點擊確定。
7.這樣我們就轉換完成了。
