CAD怎么繪制圓弧
使用CAD繪制圓弧我們?cè)撛趺蠢L制呢?可以運用三角形的三個頂點來輔助繪制。所謂技多不壓身,繪圖時技巧方法我們都要掌握。
1.首先,我們打開CAD軟件。

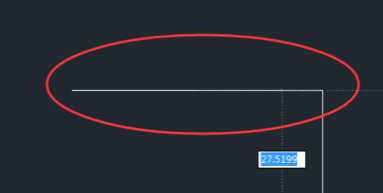

2.我們?yōu)榱艘?guī)范圖形,先繪制一條長50mm的水平直線,作為三角形的第一條邊。

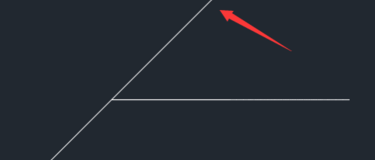

3.然后,隨意繪制一個斜線,需要使用造線中的角度功能才能繪制此線。

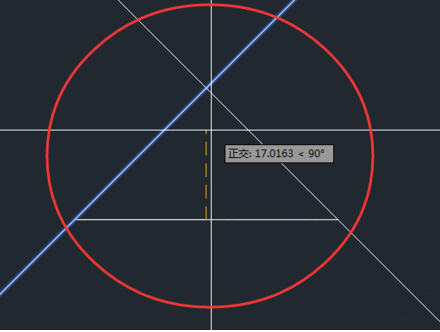

4.我們使用MI(鏡像命令)以直線的中間為基礎,鏡像另一側的斜線,當然也可以同樣使用構造線,不過此時在輸入角度時,要使用負值。

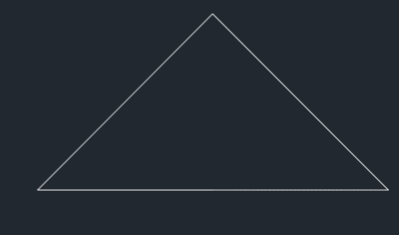

5.通過修剪得到的三角形如下圖:(使用修剪命/時,先點空格,然后直接選需要修剪的直線就好了)

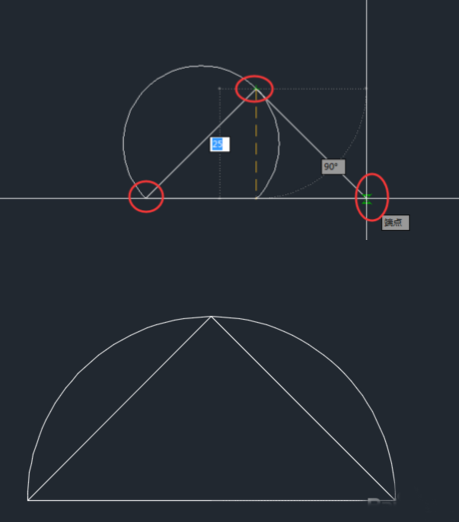

6.單擊三點繪制圓弧命令后,依次選擇三角形的三個頂點(圖1所示),選擇完成后,最終通過三點繪制的圓弧如下圖:
