CAD荷花的繪制方法
1.首先,我們打開CAD軟件。

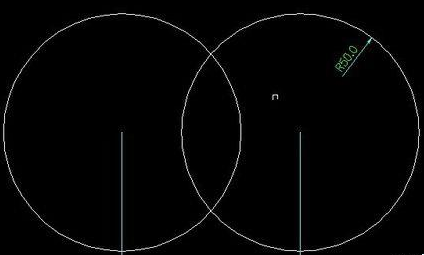

2.我們繪制兩個半徑為50mm的圓,圓心在一條直線上,且圓心之間的距離為75mm,如下圖所示。
3.然后,用直線連接兩圓的二個交點,并用修剪命令修剪,如下圖所示。

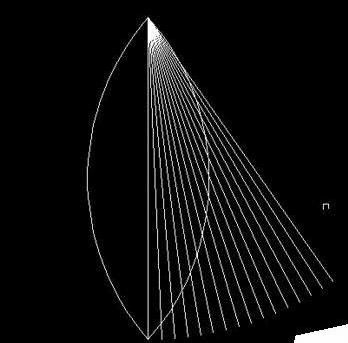

4.用ar(陣列)命令,然后選擇“環形陣列”,選擇對象為步驟3中的直線,中心點為直線最上方點,項目總數為16,填充角度為35°,然后點確定,得到如圖所示的陣列圖形。
5.用tr修剪命令,修剪掉圓之外的線段,如下圖所示。

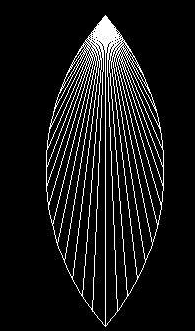

6.用mi鏡像命令,鏡像陣列修剪后的線段,得到如圖所示的花瓣。

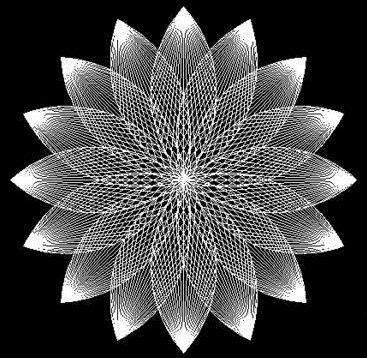

7.用ar(陣列)命令,然后選擇“環形陣列”,選擇對象為步驟5所示的花瓣,中e點為花瓣最上方點,項目總數為16,填充角度為360°,然后點確定,得到如圖所示的荷花。
這樣我們的荷花就繪制完成了。
