CAD標注樣式快捷鍵是什么?
CAD標注樣式的快捷鍵是D,D+空格就出來了,具體我們來看看如何操作吧。

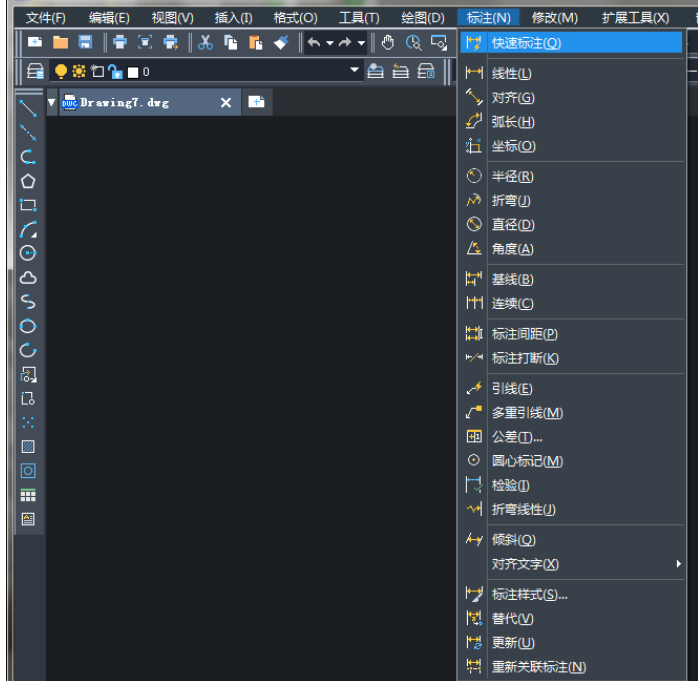

1、首先我們打開中望CAD,使用Ctrl+n新建一個文件,就文件之后上面有開始我們點擊標注就可以看到所有的標注形式。比如線性標注,快速標注。

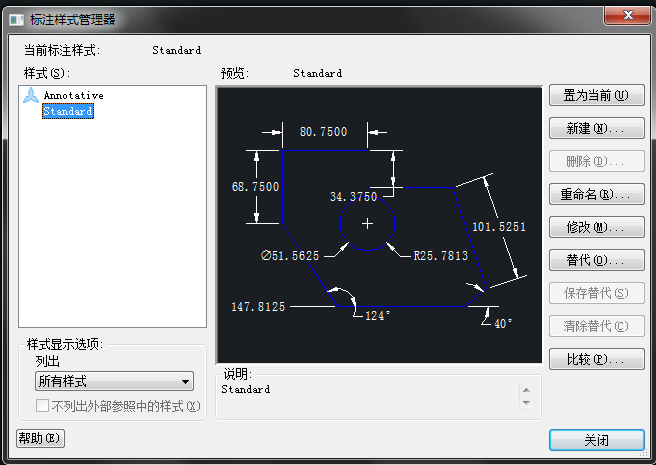

2、找到上方的標注,然后把光標移動至標注樣式圖標上即可出現標注樣式,我們點擊進入,就可以看到之前設計好的多種標注樣式。
3、點擊我們之前我們設置好的任意一個標注樣式,然后點擊右邊的修改,即可進入樣式修改頁面。
4、進入樣式修改頁面之后,可以看到樣式修改包括線,符號和箭頭,文字,公差參數設置。

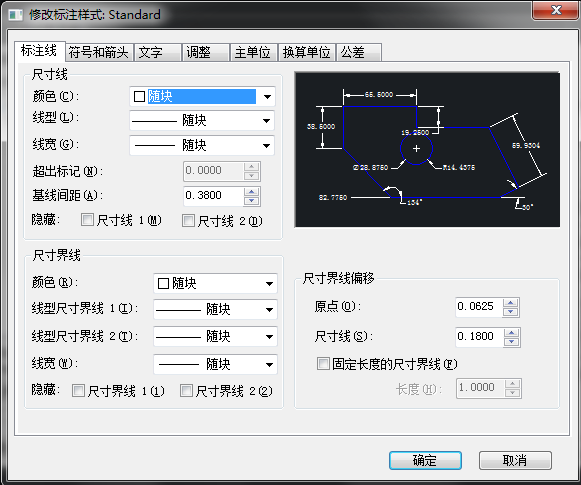

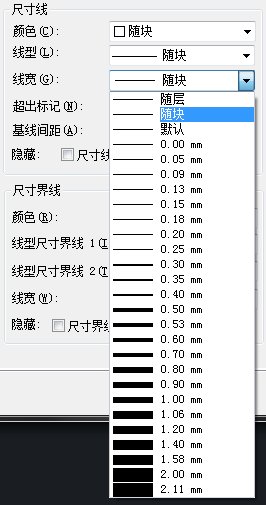

5、首先對線的樣式進行調整,包括線的顏色、線型,線寬,超出標記,極限間距等參數,我們將其設置為自己需要的參數即可。
6、設置符號和箭頭。我們將第一個箭頭,第二個箭頭均設置為實心閉合,然后將引線也設置為實心閉合,然后將箭頭大小設置為0.3即可。

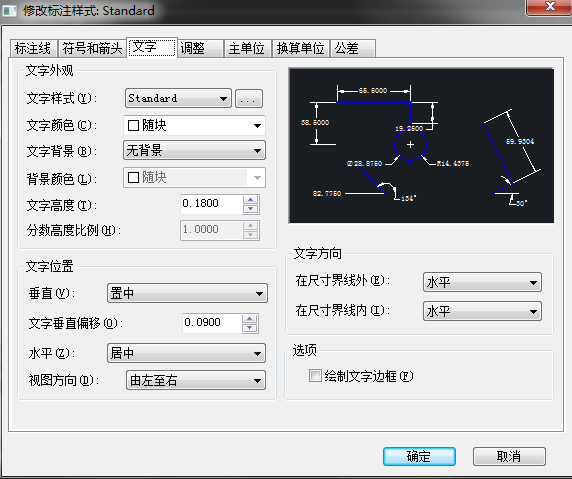

7、設置文字樣式。文字字體可以設為宋體,羅馬體等,文字顏色設為物色,填充顏色為無,最后我們再設置文字高度為0.45,設置文字位置為垂直居中,水平居中。

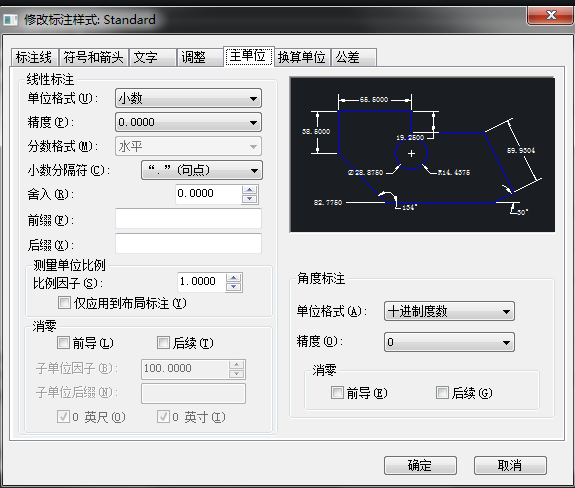

8、接下來,我們設置主單位。我們依據實際情況設置主單位的格式,可以設置為小數貨整數,一般將精度設置為保留兩位小數,設為舍入即可。
