CAD比例設置技巧

我們在繪制大型設計圖時,調整一下比例,會使圖紙看起來比較美觀,那我們來看看如何調整比例設置。

1.首先,我們打開CAD軟件。

2.我們插入圖紙,圖紙比例是1:1。

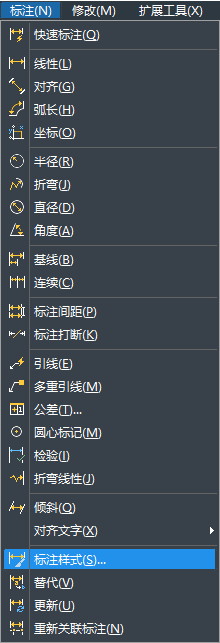

3.點擊“標注”在點擊“標注樣式”。

CAD比例設置技巧

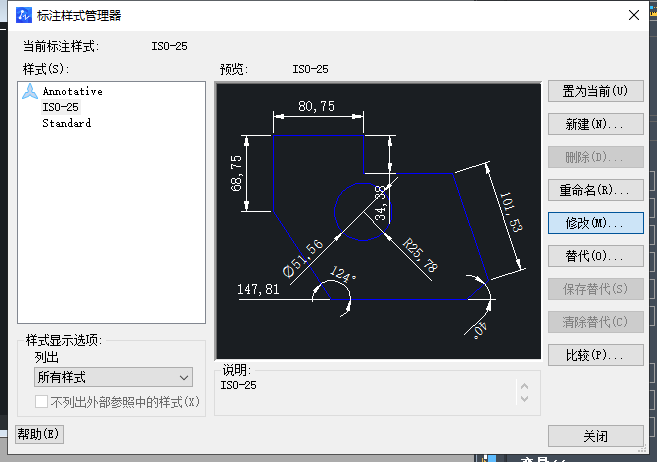

4.彈出“標注樣式管理器”的對話框,我們點擊“修改”。

CAD比例設置技巧

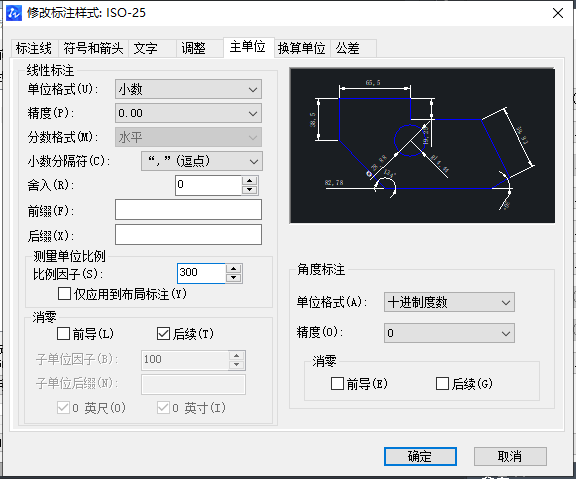

5.點擊“主單位”把比例因子調整你需要的數值,這里我們舉例修改為300。

CAD比例設置技巧

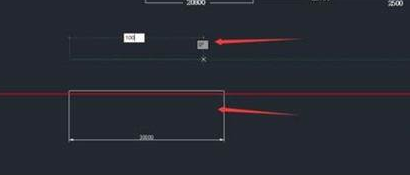

6.我們來測試一下,我們畫一條100的線,我們來標注一下。

CAD比例設置技巧

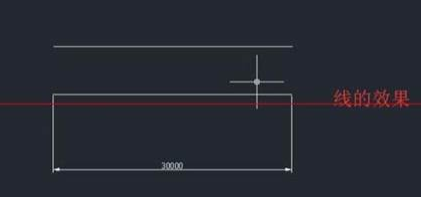

7.就能看到標注的單位是30000。

CAD比例設置技巧
