CAD中怎么畫圓角呢？有沒有具體的操作方法？快捷鍵是什么？我們來看看吧，非常詳細的教程：

1.命令格式

命令行：Fillet（F）

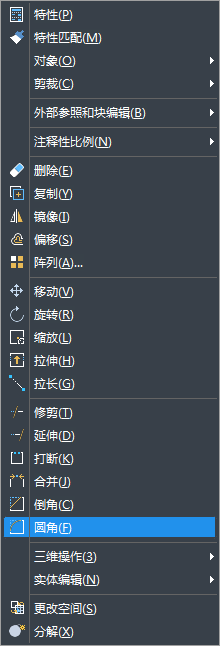

菜 單：[修改]→[圓角（F）]

工具欄：[修改]→[圓角]

為兩段圓弧、圓、橢圓弧、直線、多段線、射線、樣條曲線或構造線以及三維實體創建以指定半徑的圓弧形成的圓角。

2.操作步驟

各項提示的含義和功能說明如下：

選取第一個對象：選取要創建圓角的第一個對象。

設置(S)：選擇“設置”選項，開啟“繪圖設置”對話框。

多段線(P)：在二維多段線中的每兩條線段相交的頂點處創建圓角。

半徑(R)：設置圓角弧的半徑。

修剪(T)：在選定邊后，若兩條邊不相交，選擇此選項確定是否修剪選定的邊使其延伸到圓角弧的端點。

多個(U)：為多個對象創建圓角。

3.注意@

1）若選定的對象為直線、圓弧或多段線，系統將自動延伸這些直線或圓弧直到它們相交，然后再創建圓角。

2）若選取的兩個對象不在同一圖層，系統將在當前圖層創建圓角線。同時，圓角的顏色、線寬和線型的設置也是在當前圖層中進行。

3）若選取的對象是包含弧線段的單個多段線。創建圓角后，新多段線的所有特性（例如圖層、顏色和線型）將繼承所選的第一個多段線的特性。

4）若選取的對象是關聯填充（其邊界通過直線線段定義），創建圓角后，該填充的關聯性不再存在。若該填充的邊界以多段線來定義，將保留其關聯性。

5）若選取的對象為一條直線和一條圓弧或一個圓，可能會有多個圓角的存在，系統將默認選擇最靠近選中點的端點來創建圓角。
