CAD如何通過切線交點繪制曲線
曲線要素給了交點坐標和切線方位角,我們?cè)撊绾卫L制曲線呢?

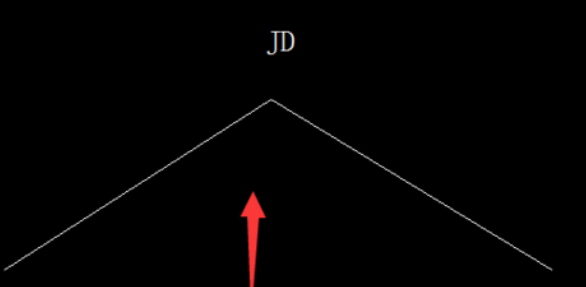

1.已知條件如下圖所示:

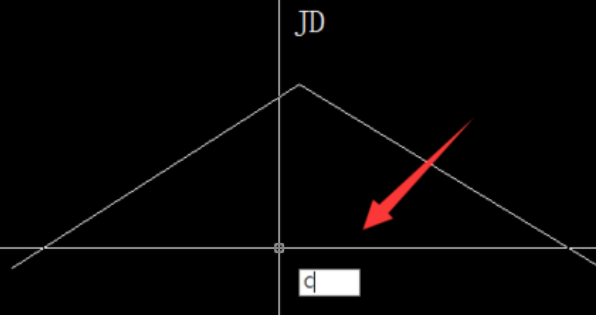

2.輸入畫圓命令,“c”,回車。

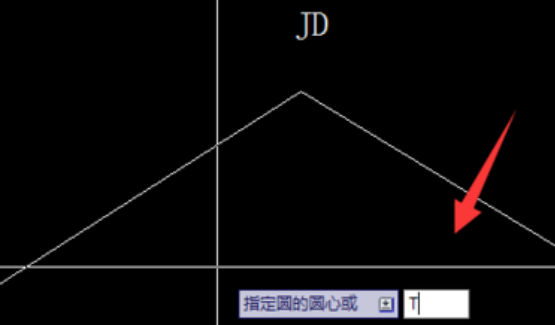

3.輸入命令“t”,回車。
4.指定圓的第一個切點。

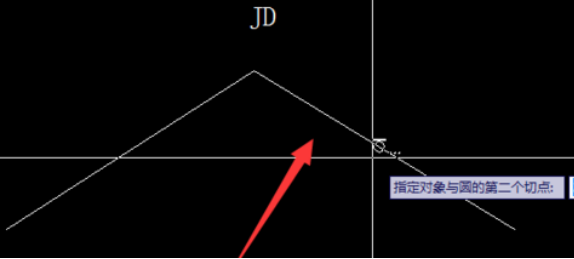

5.指定第一條切線上的任意一點。

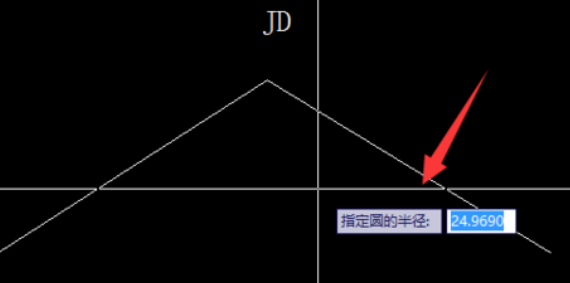

6.指定相切圓的半徑,回車。

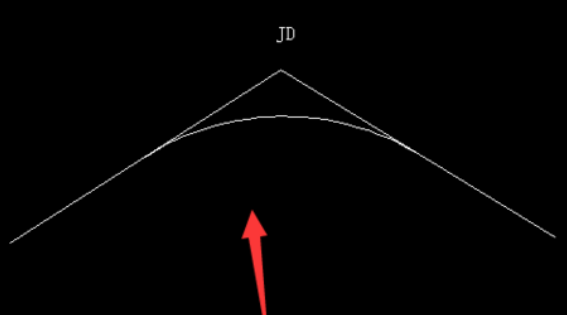

7.就可以得到一個相切的圓;對其進行修剪,就可以得到想要的曲線。
