CAD四分之一圓弧線怎么繪制?
在CAD繪圖中,圓弧線是我們經常要用到的,那我們來看看如何繪制。
1.首先,我們打開CAD軟件。
2.我們點擊“繪圖”點擊“圓弧”;這里有三個可以角度的繪制命令,我們都可以利用這三個命令來繪制四分之一圓,如下圖:
3. 我們以“圓心、起點、角度”為例。我們按照提示選擇圓心和起點。

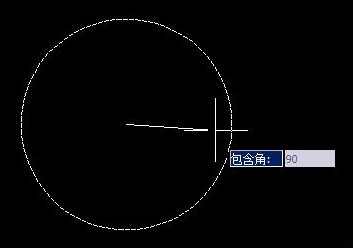

4.輸入90,表示選擇90度,點擊確定。
5.這樣四分之一圓就繪制完成了。
