CAD的粗糙度符號標注

我們先來回顧一下,粗糙度傳統的標注方式是怎樣的。

1、隨意畫一條直線,使用偏移命令,分別偏移5、11,形成三條直線,如圖1

CAD的粗糙度符號標注

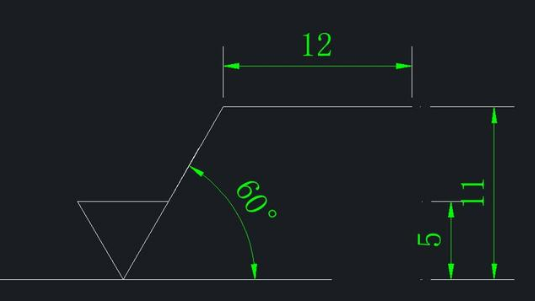

圖1(利用偏移繪制3條直線)

2、設置草圖設置中的【極軸追蹤】-【增量角度】選擇30,點確定,如圖2

CAD的粗糙度符號標注

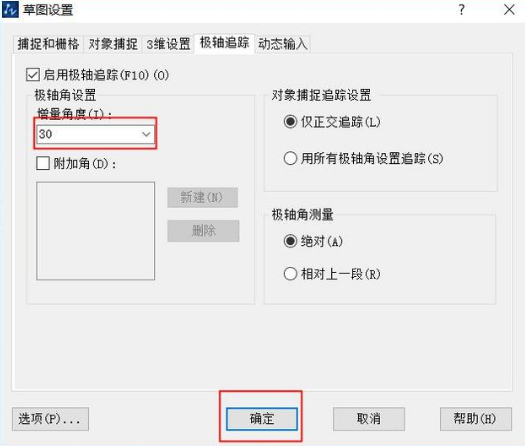

圖2(啟動30度角的捕捉追蹤)

3、接下來,利用直線和捕捉,畫粗糙度符號。設置的增量角度,每30度會顯示綠色虛線。指定60度后在最上面直線上點確定。如圖3

CAD的粗糙度符號標注

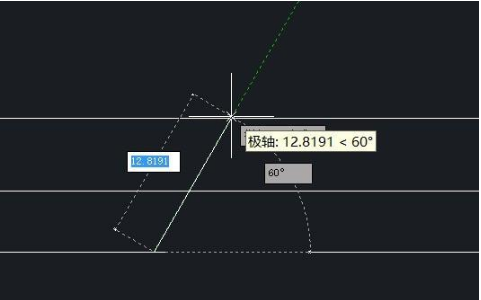

圖3(找到60度角,畫直線)

4、經過捕捉,最后得到粗糙度符號的繪制,如圖4

CAD的粗糙度符號標注

圖4(得到粗糙度符號)

5、然后點擊【繪圖】——【塊】——【定義屬性】,對于指定屬性的位置做好配置。如圖5和圖6

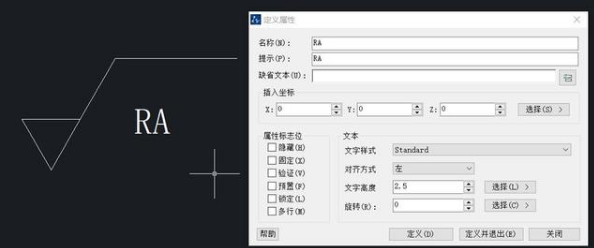

圖5

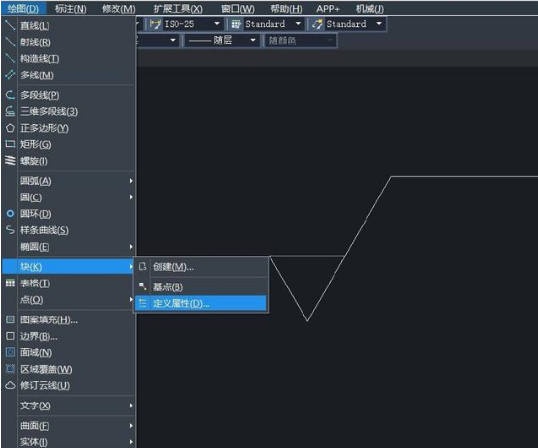

圖6

這樣,一個標準的粗糙度符號才算繪制完畢。而一般圖紙中對于粗糙度的標注肯定不在少數,每個標準還不盡相同。如果全部都要這么做,那只粗糙度符號將會占用我們大量時間。

那么重點就來了,如何能快速做好粗糙度的標注呢?以中望CAD機械版為例,我們演示一下。

打開中望CAD機械版中的——【機械】菜單——【粗糙度】,也可以使用快捷命令:CC直接啟動該命令。如圖7

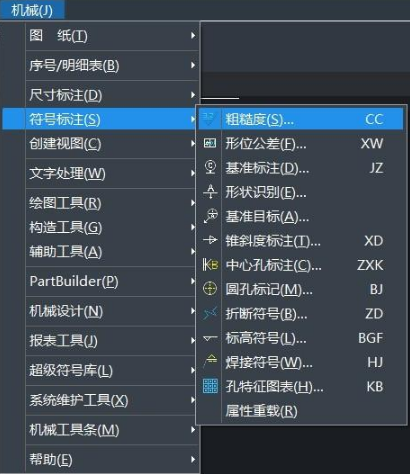

圖7(啟動粗糙度命令)

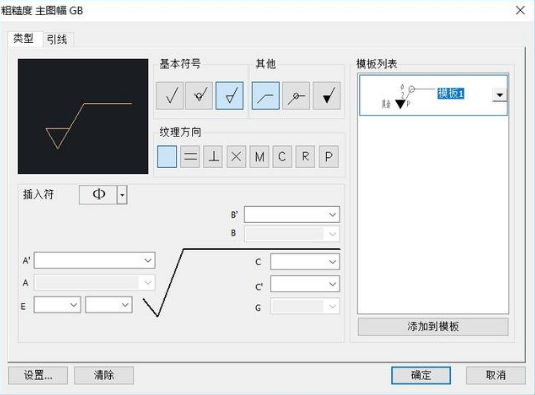

啟動粗糙度界面,其中包括【類型】和【引線】兩大部分?!绢愋汀肯掠小净痉枴俊ⅰ酒渌?、【紋理方向】等,可以通過鼠標點選、特殊符號插入、數值輸入直接得到。左邊的黑色預覽框可以實時顯示,所改即所得,一目了然。常用的粗糙度標注,還可以添加到模板列表里,方便下次調用。

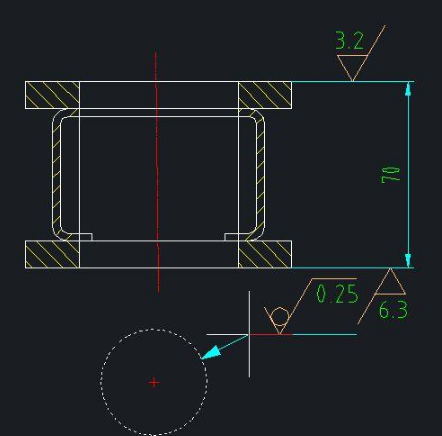

粗糙度的標注,除了水平標注,還有垂直標注、斜度標注、反向顯示等。使用此機械版的粗糙度符號標注,都可以輕松得到。指定標注位置后只需要按需選擇即可,滑動鼠標就可以隨時預覽想要的結果,鼠標左鍵確定位置即可完成該標注。最最重要的是,使用機械版的粗糙度標注,還能自動吸附在零件上。一旦圖紙零件有移動,粗糙度會自動跟著移動,無需使用移動命令。




推薦閱讀:機械設計

推薦閱讀:機械制圖
