CAD怎么利用對象捕捉查詢距離
中望CAD中【查詢】距離命令可以用來查詢?nèi)我鈨牲c坐標之間的距離。選擇特定點時最好使用對象捕捉來精確定位,CAD對象捕捉命令:dist
也可以使用CAD對象捕捉快捷鍵
【距離】查詢命令可以得到如下信息:
選取點之間的間距
在xy平面上的角度
與xy平面的夾角
兩點間在x、y、z軸上的增量Δx, Δy,Δz
【距離】查詢操作步驟:
命令:dist
執行距離命令
指定第一點:捕捉點1
指定第二點:捕捉點2

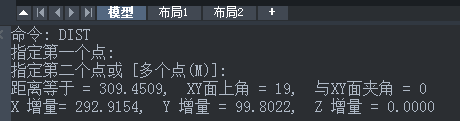

依次捕捉要測距離的兩個點(如CAD圖1)
距離 = 122.0656,XY 平面中的傾角 = 35, 與 XY 平面的夾角 = 0
X 增量 = 100.0000, Y 增量 = 70.0000, Z 增量 = 0.0000
顯示兩點之間的信息,即夾角<B=35°,兩點距離L=122.0656,Y軸高度H=70
